Замена подсветки салона

1.
   RXA0108575-UN-09JUL10


   RXA0108577-UN-12JUL10


   RXA0108579-UN-12JUL10


   RXA0108581-UN-09JUL10

   A - Крышка

   B - Края крышки

   C - Передние зажимы

   D - Задние зажимы

   E - Разъем освещения карты

   F - Разъем подсветки салона

   G - Разъем переключателя

   H - Лампа подсветки салона

   I - Лампа освещения карты

   J - Выступ подсветки салона

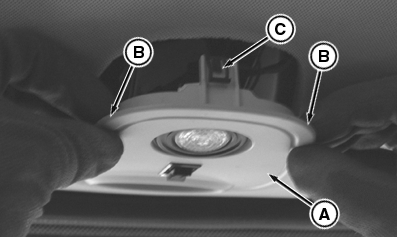

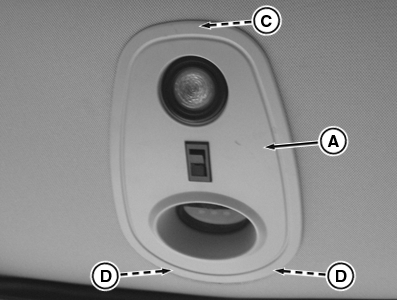

   Осторожно вставить пальцы под края крышки (B), затем потянуть крышку (A) вниз, чтобы открыть лампы.

---




2. Потянуть вниз переднюю отсоединяющую защелку (C) на крышке.

3. Снять задние защелки (D), сдвинув крышку в сторону центра кабины.

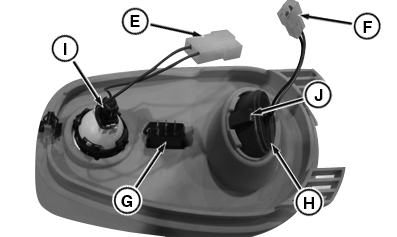

4. Отсоединить разъем (G) переключателя, разъем (F) подсветки салона и разъем (E) освещения карты. Крышку (A) с ламповым узлом теперь можно извлечь из крыши кабины.

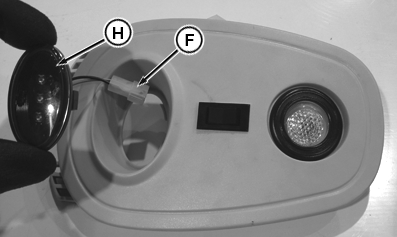

5. Выжать лапку (J) подсветки салона и извлечь лампу (H) подсветки салона через переднюю часть крышки (A).

6. Установить новую лампу в крышку (A).

7. Подсоединить на место разъемы (E и F), разъем (G) переключателя, затем установить задние защелки (D), прежде чем поднимать к верху переднюю часть крышки и застегивать переднюю защелку (C).
