Замена освещения карты

1.
   RXA0108575-UN-09JUL10


   RXA0108577-UN-12JUL10


   RXA0108579-UN-12JUL10


   RXA0108602-UN-09JUL10

   A - Крышка

   B - Края крышки

   C - Передние зажимы

   D - Задние зажимы

   E - Разъем освещения карты

   F - Разъем подсветки салона

   G - Разъем переключателя

   H - Лампа подсветки салона

   I - Лампа освещения карты

   J - Выступ подсветки салона

   Осторожно вставить пальцы под края (B) крышки, затем потянуть крышку (A) вниз, чтобы открыть лампы.

---




2. Потянуть вниз переднюю отсоединяющую защелку (C) на крышке.

3. Снять задние защелки (D), сдвинув крышку в сторону центра кабины.

4. Отсоединить разъем (G) переключателя, разъем (F) подсветки салона и разъем освещения карты (E). Крышку (A) с ламповым узлом теперь можно извлечь из крыши кабины.

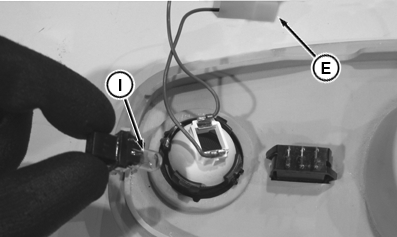

5. Снять лампу (I) освещения карты с фиксирующего кольца.

6. Установить новую лампу в фиксирующее кольцо.

7. Подсоединить на место разъемы (E и F), разъем (G) переключателя, затем установить задние защелки (D), прежде чем поднимать к верху переднюю часть крышки и застегивать переднюю защелку (C).
