Замена фильтров приточного воздуха кабины и рециркуляционных фильтров

Рециркуляционный фильтр

ОСТОРОЖНО: Воздушные фильтры кабины не предназначены для очистки от вредных химикатов. В случае использования ядохимикатов необходимо выполнять инструкции Руководства механика-водителя для рабочего оборудования, а также инструкции завода-производителя ядохимикатов. * Интервал может меняться в зависимости от условий эксплуатации.

RXA0109059-UN-30JUL10

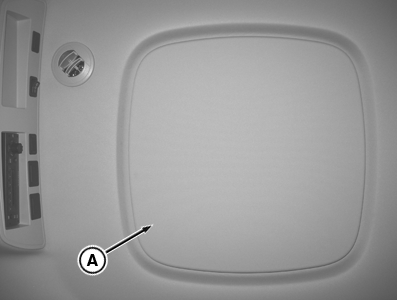

Обшивка крыши

RXA0109061-UN-26AUG10

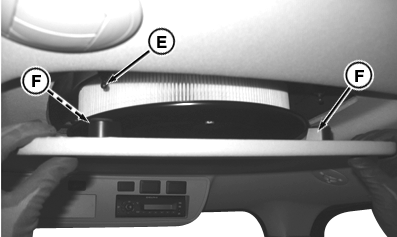

Снятие обшивки крыши

RXA0108468-UN-13JUL10

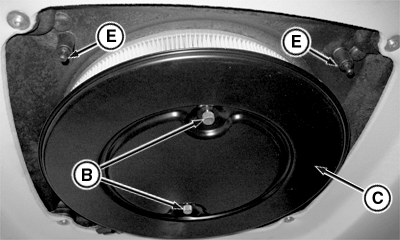

Снятие крышки

RXA0108470-UN-09JUL10

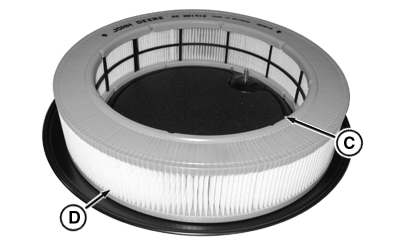

Снятие фильтра

A - Крышка обшивки

B - Крепежные детали

C - Крышка

D - Фильтр

E - Шпилька с шаровым наконечником

F - Зажимные гайки

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ —

ЗАМЕНА — 1000 ЧАСОВ, ЕЖЕГОДНО ИЛИ ПО ТРЕБОВАНИЮ ПО ПЕРВОМУ СРОКУ *

* Интервал может меняться в зависимости от условий эксплуатации.

1. Снять крышку (A) обшивки в облицовочной панели, захватив наружные края и потянув вниз.

   ПРИМЕЧАНИЕ: При снятии крепежных деталей (B), удерживать крышки (C) на месте с помощью одной руки.

2. Снять крепежные детали, чтобы можно было опустить крышку.

   ПРИМЕЧАНИЕ: Используя чистую ткань, вытереть внутреннюю и наружную поверхности крышки фильтра, а затем установить новый фильтр.

3. Извлечь фильтр и проверить его состояние.

4. Ежегодно или в случае закупорки или повреждения заменять фильтр (D).

5. Снова установить крышку (C).

6. Установить на место панель крышки, совместив шпильки (E) с шаровым наконечником с зажимными гайками (не показаны) и прижав ее к верху.

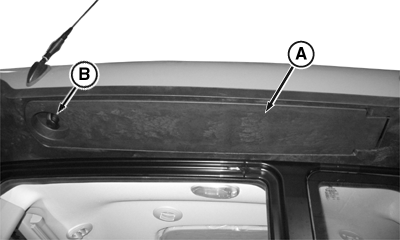

Фильтр приточного воздуха кабины

RXA0108464-UN-09JUL10

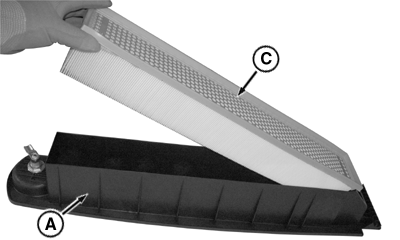

Крышка

RXA0108466-UN-09JUL10

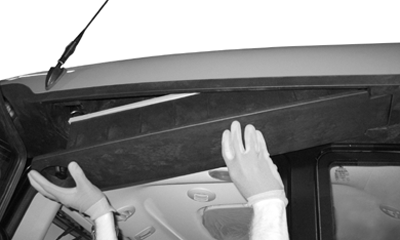

Снятие фильтра

RXA0108472-UN-09JUL10

A - Крышка

B - Ручка

C - Фильтр

1. Обеспечить крышке опору, затем повернуть круглую ручку (B), чтобы откинуть крышку (A).

2. Снять старый фильтр (C).

3. Проверить состояние фильтра.

4. Заменять фильтр следует ежегодно или раньше в случае его закупорки или повреждения .

   ПРИМЕЧАНИЕ: Используя чистую ткань, вытереть внутреннюю и наружную поверхности крышки фильтра, а затем поставить на место старый фильтр или установить новый фильтр.

5. По необходимости установить новый фильтр.

   ПРИМЕЧАНИЕ: Крышка фильтра может быть установлена в трех положениях: открыто (A), закрыто на защелку (B) и заблокировано (C).


   RXA0099848-UN-26NOV08

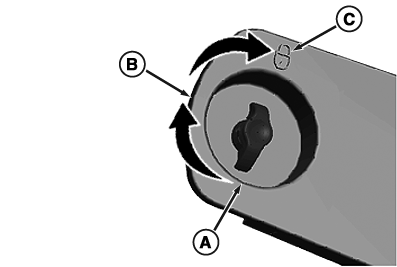

   Крышка воздушного фильтра

   A - Открытое положение

   B - Запертое положение

   C - Заблокированное положение

---




6. Закрыть крышку и повернуть ручку на 180° до фиксации защелки в положении блокировки (C).
