Очистка сетчатых фильтров отстойника/всасывания масла гидравлического бака

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — ОБСЛУЖИВАНИЕ ПО ПОКАЗАНИЯМ ИЛИ ПО ТРЕБОВАНИЮ *

ПРИМЕЧАНИЕ: * Выполнять это обслуживание только в том случае, если рабочие характеристики гидравлической системы замедлены или понижены и после выполнения всех других процедур устранения проблем.

1. ПРИМЕЧАНИЕ: Использовать контейнер для сливаемого масла из гидравлического бака вместимостью 132 л (35 галл.).


   RXA0120175-UN-01SEP11

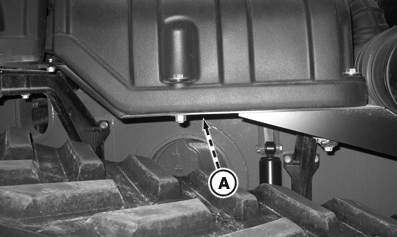

   Расположение сетчатого фильтра отстойника гидравлического бака


   RXA0120177-UN-01SEP11

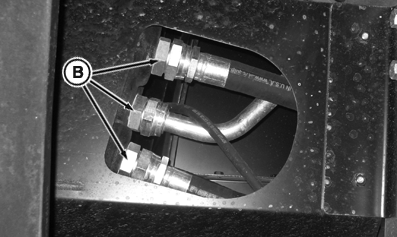

   Трубопроводы сетчатых фильтров отстойника бака

   A - Расположение трубопровода сетчатого фильтра отстойника

   B - Трубопроводы сетчатых фильтров отстойника гидравлического бака

   Установить трактор на ровной площадке и ЗАГЛУШИТЬ двигатель. Дать маслу остыть в течение пяти минут.

---




2. Опорожнить гидравлический бак, используя сливную заглушку, расположенную под опорой бака и над правой гусеницей. Снять сливную заглушку и направить масло в маслоуловительный контейнер.

3. Доступ к гидравлическим трубопроводам — под опорой бака (A), между рамой гусеницы и шасси.

4. Отсоединить три гидравлических трубопровода (B).

5. Снять фитинг бака для получения доступа к сетчатым фильтрам всасывания/отстойника из бака.

6. Использовать очищающий растворитель для очистки и промывки сетчатых фильтров. Для сушки использовать воздух.

7. Установить сетчатые фильтры всасывания/отстойника и фитинг в бак и затянуть фитинг.

8. Снова подсоединить и затянуть гидравлические трубопроводы.

9. Снова заполнить бак отфильтрованным или новым гидравлическим маслом.

10. Проверить уровень масла в гидравлическом баке и долить по требованию.

    См. Проверка уровня масла в трансмиссии — гидравлической системе — мостах в разделе Смазка и техобслуживание — Ежедневно или каждые 10 часов.
