Checking PARK System

SERVICE INTERVAL — 250 HOURS

RXA0114368
RXA0114368-UN-11MAY11

RXA0109023
RXA0109023-UN-05AUG10

Powershift Shift Lever

RXA0109313
RXA0109313-UN-09AUG10

24-Speed MST Shift Levers

A - Powershift Lever

B - Range Shift Lever

C - Gear Shift Lever

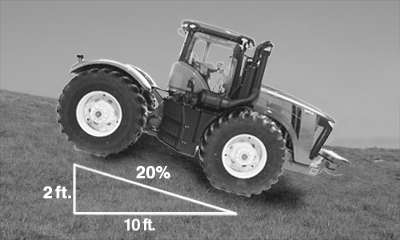

Park tractor on a 20 % incline 0.6 m (2 ft) vertically for every 3.0 m (10 ft) horizontally.

For PST Transmission, move powershift lever (A) into PARK position.

For MST Transmission, move gear shift lever (C) to neutral and range shift lever (B) to PARK position.

If tractor does not hold on incline in PARK position, park system should be repaired immediately by your John Deere Dealer.

RW29387,00006B3-19-20110521
