Serraggio dei bulloni delle ruote anteriori

RXA0130317-UN-15JAN13

ATTENZIONE: Prevenire il rischio di lesioni. Non azionare mai il trattore con i bulloni delle ruote allentati. Il mancato rispetto della procedura di serraggio può causare infortuni. I bulloni delle ruote sono di fondamentale importanza per il funzionamento del trattore ed è necessario serrarli alla coppia ripetutamente per assicurare un serraggio ben saldo.

IMPORTANTE: Il mancato rispetto della procedura di serraggio può causare danni all'attrezzatura.

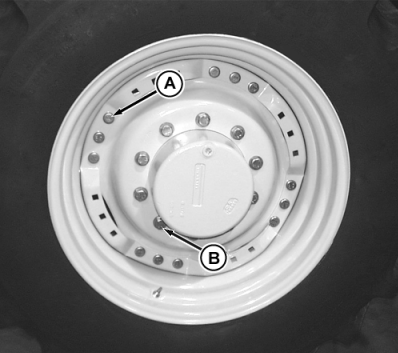

Serrare tutti i bulloni dei dischi delle ruote al cerchione (A) e i bulloni dei dischi delle ruote al mozzo (B) (ruote a due e otto posizioni) fino a quando non restano serrati alla coppia specificata.

Rif.	Dimensione	Specifica
Bulloni ruote anteriori
Bulloni disco ruota - cerchione - Ruote a 8 posizioni (viteria M16)	Coppia	300 N·m (225 lb.-ft.)
Bulloni disco ruota - mozzo	Coppia	600 N·m (445 lb.-ft.)

Guidare il trattore per circa 100 m (100 yd). Controllare quindi la coppia del bullone e riserrare fino a quando i bulloni restano serrati alla coppia specificata.

IMPORTANTE: Mantenere i bulloni delle ruote serrati alla coppia specificata. Se il trattore viene utilizzato con i bulloni allentati, possono verificarsi danni all'attrezzatura.

Riserrare i bulloni dopo 3 ORE di lavoro, di nuovo dopo 10 ORE e GIORNALMENTE durante la prima settimana di lavoro o fino a quando i bulloni non si muovono una volta riserrati.
