Sostituzione del filtro aria in ingresso della cabina

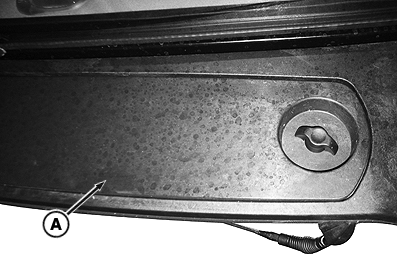

RXA0099137-UN-19SEP08

Estrazione del coperchio ruotando la manopola

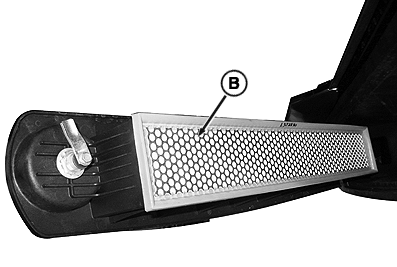

RXA0099139-UN-19SEP08

Rimozione del filtro

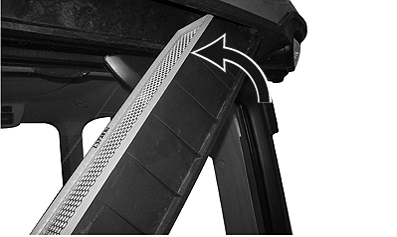

RXA0099699-UN-04NOV08

A - Coperchio

B - Filtro dell'aria

ATTENZIONE: I filtri dell'aria della cabina non sono progettati per filtrare prodotti chimici pericolosi. Quando si usano prodotti chimici per l'agricoltura, seguire le istruzioni indicate del manuale dell'operatore dell'attrezzatura e quelle del produttore dei prodotti chimici.

IMPORTANTE: L'intervallo di sostituzione varia a seconda delle condizioni di funzionamento. La manutenzione normale si effettua ogni 1000 ore o annualmente, a seconda della scadenza che si verifica per prima.

1. Sostenere il coperchio, quindi ruotare la manopola per consentire al coperchio (A) di abbassarsi.

2. Con uno straccio pulito, pulire il coperchio del filtro dentro e fuori prima di sostituire il vecchio filtro.

3. Rimuovere il vecchio filtro (B).

4. Ispezionare le condizioni del filtro.

5. Sostituire il filtro se intasato o danneggiato.

   NOTA: L'aggancio magnetico del coperchio del filtro ha tre posizioni; aperto (A), chiuso (B) e bloccato (C).

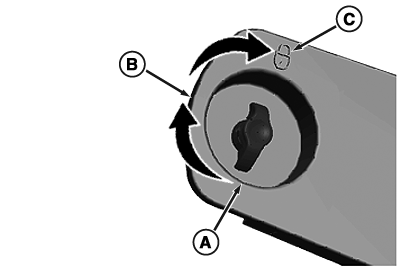

   RXA0099848-UN-26NOV08

   Coperchio filtro aria

   A - Posizione aperta

   B - Posizione agganciata

   C - Posizione di bloccaggio

---




6. Chiudere il coperchio e ruotare la manopola di 180° per bloccare l'aggancio.
