Réglage des contrôles de position TouchSet™

ATTENTION: Éviter tout risque de blessure grave, voire mortelle. Ne pas essayer d'installer des capteurs de contrôle de position sur des équipements pour lesquels ils ne sont pas conçus. Voir le livret d'entretien de l'équipement.

Le déplacement du contrôleur, du capteur, des connecteurs ou de la tringlerie de l'équipement pendant que le moteur est en marche peut provoquer un mouvement imprévu. Rester à l'écart de l'équipement lors du démarrage du moteur.

Le distributeur auxiliaire I sert à relever, abaisser et régler la position de l'équipement par commande électronique, sans quitter la cabine.

1. Raccorder l'équipement au tracteur à l'aide du distributeur auxiliaire I.

2.

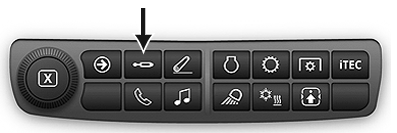

   RXA0133709-UN-16JUL13

   Appuyer sur la touche de raccourci Distributeur auxiliaire sur la barre de navigation ou suivre le chemin suivant.

---




3.

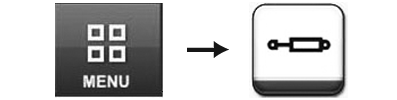

   RXA0127933-UN-04SEP12

   Sélectionner Menu.

---




4. Sélectionner l'icône Distributeur auxiliaire.

   NOTE: Lors de l'utilisation de TouchSet™, le distributeur auxiliaire doit être réglé sur le mode fonction. Voir Configuration des distributeurs auxiliaires - Mode fonction dans la section Distributeurs auxiliaires du présent livret d'entretien.

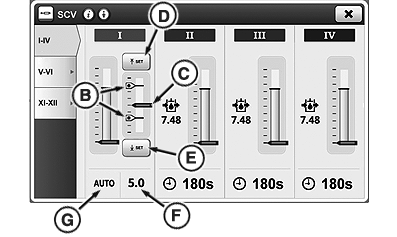

   RXA0131879-UN-10APR13

   Les points de consigne supérieurs et inférieurs sont stockés à l'aide du bouton de réglage supérieur (D) et du bouton de réglage inférieur (E). Les indicateurs (B) indiquent les positions de point de consigne et l'indicateur (C) indique la position actuelle de l'équipement.

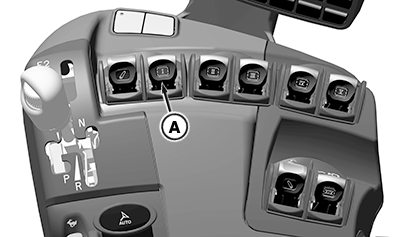

   RXA0156097-UN-09DEC16

   Réglages du levier du distributeur auxiliaire I (A) avec TouchSet™ en mode AUTO (G) :
   • Étendre ou rétracter le cran d'arrêt commande la position de l'équipement vers le point de consigne inférieur ou supérieur.
   • Le mouvement du levier du distributeur auxiliaire I dans la zone d'extension ou de rétraction suivi d'un retour en position centrale avec TouchSet™ en AUTO permet de régler la position de l'équipement vers le haut ou vers le bas d'une valeur fixée. Chaque coup déplace l'équipement de sa position précédente.



---




5. À l'aide du levier du distributeur auxiliaire I, abaisser l'équipement à la profondeur souhaitée tout en surveillant l'équipement et la position (F) de l'équipement sur le CommandCenter™.

6. Lorsque l'équipement est à la profondeur souhaitée, appuyer sur la touche (E).

7. À l'aide du levier du distributeur auxiliaire I, relever l'équipement à la hauteur souhaitée tout en surveillant l'équipement et la plage de position de l'équipement sur le CommandCenter™.

8. Lorsque l'équipement est à la hauteur souhaitée, appuyer sur la touche (D).
