Seven-Terminal Outlet

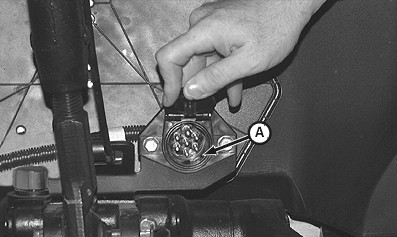

Outlet (A) is used to connect lights, turn signals, and remote electrical equipment on trailers or implements. Always use auxiliary light on towed implement when tractor rear signals and other lights are obscured.

NOTE: Matching plug is available through your John Deere dealer.

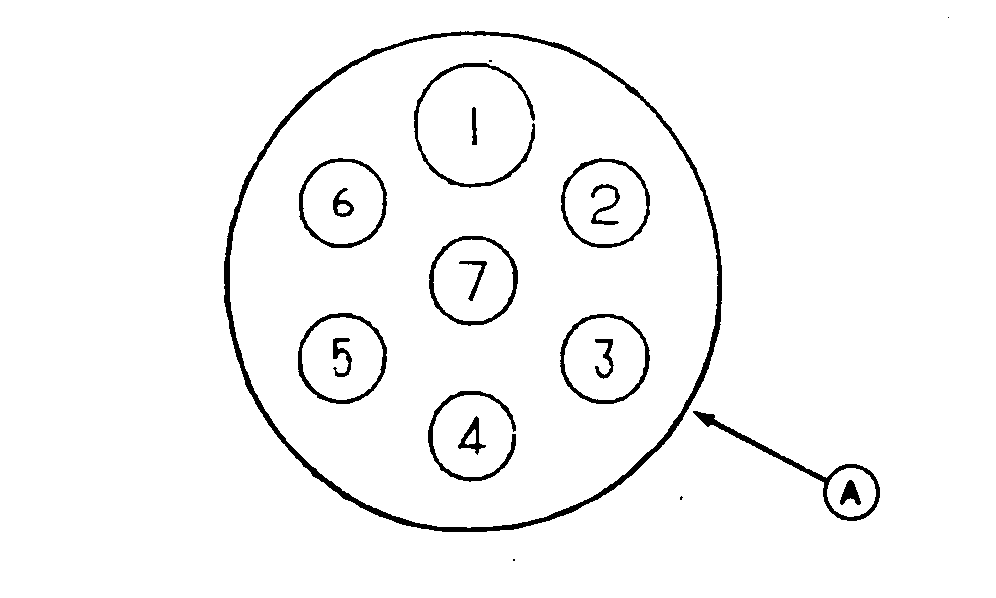

Terminal Function Wire Color
1 Ground White
2 Flood Lamp Black
3 Left Turn Yellow
4 Accessory Red
5 Right Turn Dark Green
6 Tail Lamp Brown
7 Accessory Blue




A-Seven-Terminal Outlet

LV4090
RW21249

AG,OUO1032,2512 -19-21AUG99-1/1
