Udržování ochranné konstrukce rámu (ROPS), správná montáž

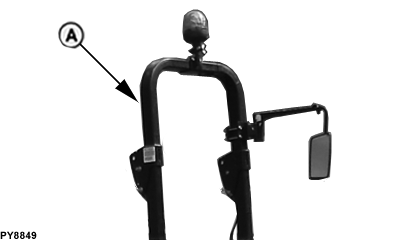

PY8849-UN-23DEC08

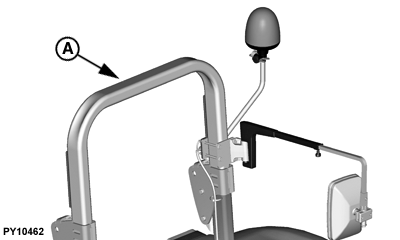

PY10462-UN-06MAY10

Pouze traktory pro Turecko

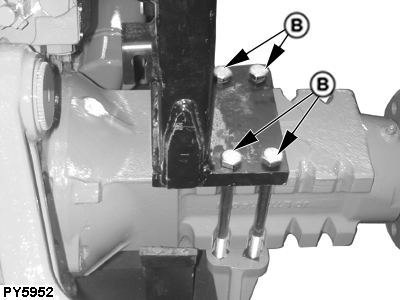

PY5952-UN-18JUL06

A - Konstrukce ochranného rámu (ROPS)

B - Montážní šrouby ochranného rámu ROPS (8 kusů)

POZOR: Pokud z jakéhokoliv důvodu došlo k uvolnění nebo demontování částí konstrukce ochranného rámu (ROPS), dbejte, aby všechny součásti byly správně namontovány. Utáhněte montážní šrouby předepsaným momentem.

Ochranné vlastnosti rámu ROPS jsou sníženy, pokud byl ochranný rám vystaven poškození konstrukce, např. došlo k převrácení stroje nebo byl rám upraven svařováním, ohýbáním, vrtáním nebo řezáním. Poškozený ochranný rám ROPS je nutné vyměnit, ne znovu použít. Jakoukoliv změnu ochranného rámu ROPS musí schválit výrobce.

Pokud montáž zařízení na stroj vyžaduje uvolnění nebo demontáž ochranného rámu ROPS (A), je nutné utáhnout montážní šrouby (B) předepsaným momentem.

Položka	Měření	Specifikace
Montážní šrouby ochranného rámu ROPS	Utahovací moment	400 Nm (295 lb-ft)

Vždy po 250 hodinách provozu zkontrolujte správný utahovací moment spojovacího materiálu ochranného rámu ROPS, popřípadě díly vyměňte.

Sklopení příčného nosníku ochranného rámu ROPS:

1. Demontujte rychloupínací čepy (D) a čepy s hlavou (C).

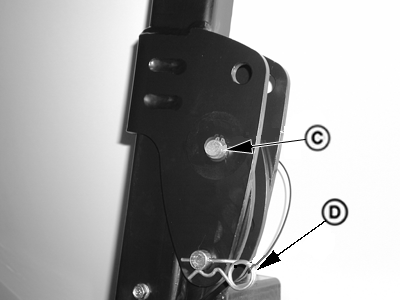

   PY4423-UN-10JAN05

   C - Čepy s hlavou

   D - Rychloupínací čep

---




2. Sklopte příčný nosník ochranného rámu ROPS na dorazy.

3. Pro zajištění příčného nosníku ve sklopené poloze namontujte čepy (C a D) zpět do otvorů v ochranném rámu ROPS.

POZOR: Při práci s traktorem používejte horní část ochranného rámu ROPS ve svislé poloze, zajištěný čepy (viz obrázek). Pokud traktor použijete se sklopeným ochranným rámem ROPS (např. při vjezdu do nízké budovy), jeďte velmi opatrně a NEPOUŽÍVEJTE bezpečnostní pás.

Ochranný rám ROPS opět zvedněte, jakmile s traktorem pracujete v běžných podmínkách.

Přestavení ochranného rámu ROPS do provozní polohy:

Zvedněte příčný nosník ochranného rámu ROPS do polohy podle obrázku. Namontujte čepy (C) a rychloupínací čepy (D).
