Utahovací momenty svorníků a šroubů s palcovým závitem

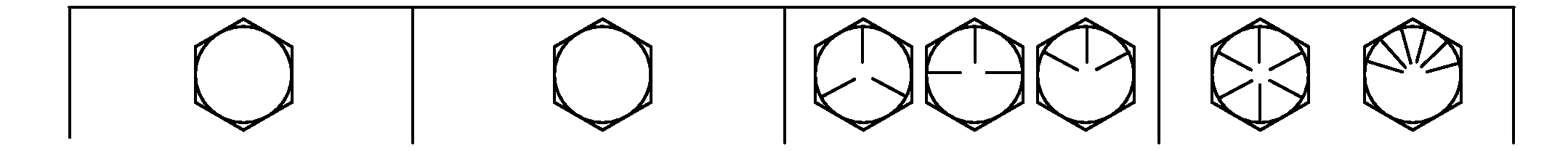

TS1671-UN-01MAY03

Rozměr svorníku nebo šroubu	Třída SAE 11				SAE Třída 22				Třída SAE 5, 5.1 nebo 5.2				Třída SAE 8 nebo 8.2
	S šestihrannou hlavou3		Přírubové4		S šestihrannou hlavou3		Přírubové4		S šestihrannou hlavou3		Přírubové4		S šestihrannou hlavou3		Přírubové4
	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in
1/4	3,1	27,3	3,2	28,4	5,1	45,5	5,3	47,3	7,9	70,2	8,3	73,1	11,2	99,2	11,6	103
													N·m	lb-ft	N·m	lb-ft
5/16	6,1	54,1	6,5	57,7	10,2	90,2	10,9	96,2	15,7	139	16,8	149	22,2	16,4	23,7	17,5
									N·m	lb-ft	N·m	lb-ft
3/8	10,5	93,6	11,5	102	17,6	156	19,2	170	27,3	20,1	29,7	21,9	38,5	28,4	41,9	30,9
					N·m	lb-ft	N·m	lb-ft
7/16	16,7	148	18,4	163	27,8	20,5	30,6	22,6	43	31,7	47,3	34,9	60,6	44,7	66,8	49,3
	N·m	lb-ft	N·m	lb-ft
1/2	25,9	19,1	28,2	20,8	43,1	31,8	47	34,7	66,6	49,1	72,8	53,7	94	69,3	103	75,8
9/16	36,7	27,1	40,5	29,9	61,1	45,1	67,5	49,8	94,6	69,8	104	77	134	98,5	148	109
5/8	51	37,6	55,9	41,2	85	62,7	93,1	68,7	131	96,9	144	106	186	137	203	150
3/4	89,5	66	98	72,3	149	110	164	121	230	170	252	186	325	240	357	263
7/8	144	106	157	116	144	106	157	116	370	273	405	299	522	385	572	422
1	216	159	236	174	216	159	236	174	556	410	609	449	785	579	860	634
1-1/8	305	225	335	247	305	225	335	247	685	505	751	554	1110	819	1218	898
1-1/4	427	315	469	346	427	315	469	346	957	706	1051	775	1552	1145	1703	1256
1-3/8	564	416	618	456	564	416	618	456	1264	932	1386	1022	2050	1512	2248	1658
1-1/2	743	548	815	601	743	548	815	601	1665	1228	1826	1347	2699	1991	2962	2185
Uvedené hodnoty jmenovitého utahovacího momentu jsou určeny pouze pro všeobecné použití s předpokládanou přesností utahování 20 %, například pomocí ručního momentového klíče. JE ZAKÁZÁNO pracovat s uvedenými hodnotami, pokud je pro daný účel předepsána jiná hodnota momentu nebo jiný způsob utažení. Pro pojistné matice, nerezové montážní prvky a pro matice nebo svorníky profilu U dodržujte utahovací momenty pro příslušné použití.									Spojovací prvky musí být vyměňovány za prvky stejné nebo vyšší třídy. Pokud použijete spojovací prvky vyšší třídy, mohou být tyto prvky utaženy pouze momentem původního prvku.
Dbejte na to, aby byly závity čisté. Pod hlavu a na závity spojovacího prvku naneste tenkou vrstvu přípravku Hy-Gard™ nebo ekvivalentního oleje, jak je znázorněno na následujícím obrázku. Nepoužívejte nadměrné množství oleje, abyste omezili možnost hydraulického zablokování ve slepých otvorech z důvodu nadměrného množství oleje. Šroubování je třeba zahájit správným způsobem.
TS1741-UN-22MAY18
