Utahovací momenty svorníků a šroubů s metrickým závitem

TS1742-UN-31MAY18

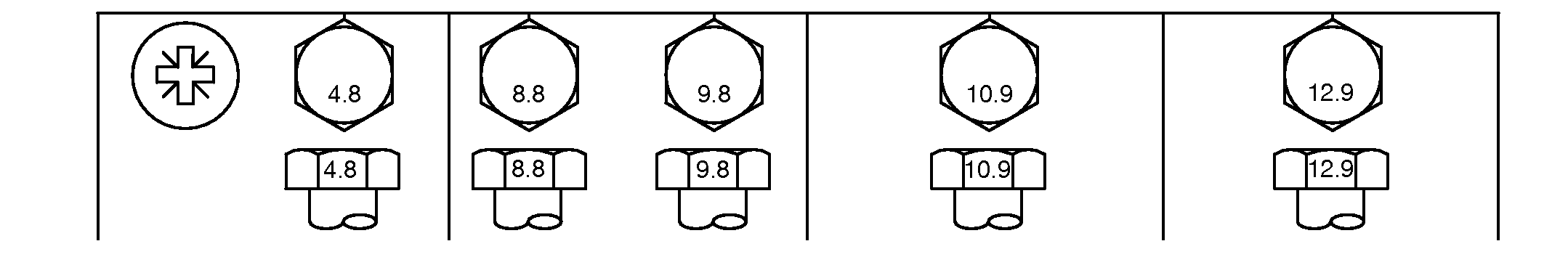

Rozměr svorníku nebo šroubu	Třída 4.8				Třída 8.8 nebo 9.8				Třída 10.9				Třída 12.9
	S šestihrannou hlavou1		Přírubové2		S šestihrannou hlavou1		Přírubové2		S šestihrannou hlavou1		Přírubové2		S šestihrannou hlavou1		Přírubové2
	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in	N·m	lb·in
M6	3,6	31,9	3,9	34,5	6,7	59,3	7,3	64,6	9,8	86,7	10,8	95,6	11,5	102	12,6	112
									N·m	lb-ft	N·m	lb-ft	N·m	lb-ft	N·m	lb-ft
M8	8,6	76,1	9,4	83,2	16,2	143	17,6	156	23,8	17,6	25,9	19,1	27,8	20,5	30,3	22,3
			N·m	lb-ft	N·m	lb-ft	N·m	lb-ft
M10	16,9	150	18,4	13,6	31,9	23,5	34,7	25,6	46,8	34,5	51	37,6	55	40,6	60	44,3
	N·m	lb-ft
M12	—	—	—	—	55	40,6	61	45	81	59,7	89	65,6	95	70,1	105	77,4
M14	—	—	—	—	87	64,2	96	70,8	128	94,4	141	104	150	111	165	122
M16	—	—	—	—	135	99,6	149	110	198	146	219	162	232	171	257	190
M18	—	—	—	—	193	142	214	158	275	203	304	224	322	245	356	263
M20	—	—	—	—	272	201	301	222	387	285	428	316	453	334	501	370
M22	—	—	—	—	365	263	405	299	520	384	576	425	608	448	674	497
M24	—	—	—	—	468	345	518	382	666	491	738	544	780	575	864	637
M27	—	—	—	—	683	504	758	559	973	718	1080	797	1139	840	1263	932
M30	—	—	—	—	932	687	1029	759	1327	979	1466	1081	1553	1145	1715	1265
M33	—	—	—	—	1258	928	1398	1031	1788	1319	1986	1465	2092	1543	2324	1714
M36	—	—	—	—	1617	1193	1789	1319	2303	1699	2548	1879	2695	1988	2982	2199
Uvedené hodnoty jmenovitého utahovacího momentu jsou určeny pouze pro všeobecné použití s předpokládanou přesností utahování 20 %, například pomocí ručního momentového klíče. JE ZAKÁZÁNO pracovat s uvedenými hodnotami, pokud je pro daný účel předepsána jiná hodnota momentu nebo jiný způsob utažení. Pro pojistné matice, nerezové montážní prvky a pro matice nebo svorníky profilu U dodržujte utahovací momenty pro příslušné použití.									Spojovací prvky musí být vyměňovány za prvky stejné nebo vyšší třídy. Pokud použijete spojovací prvky vyšší třídy, mohou být tyto prvky utaženy pouze momentem původního prvku.

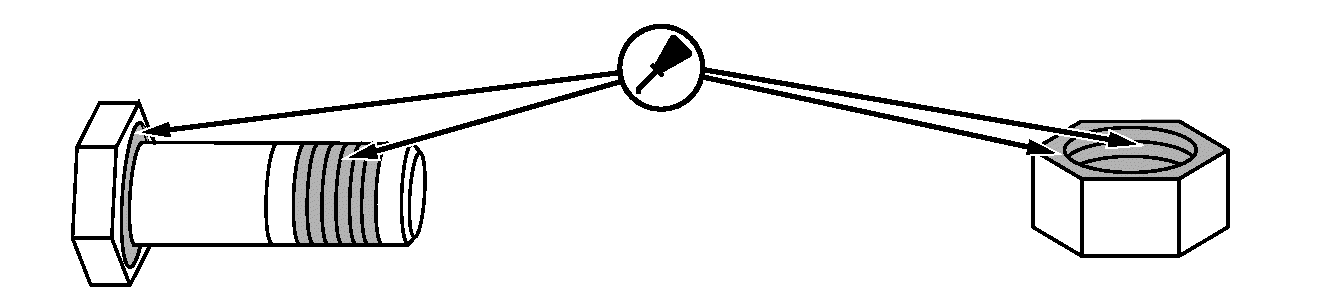

Dbejte na to, aby byly závity čisté. Pod hlavu a na závity spojovacího prvku naneste tenkou vrstvu přípravku Hy-Gard™ nebo ekvivalentního oleje, jak je znázorněno na následujícím obrázku. Nepoužívejte nadměrné množství oleje, abyste omezili možnost hydraulického zablokování ve slepých otvorech z důvodu nadměrného množství oleje. Šroubování je třeba zahájit správným způsobem.
