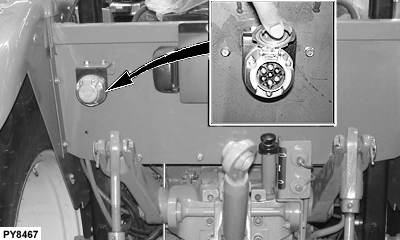

Sedmipólová zásuvka
PY8467-UN-29AUG09
Zadní část traktoru
PY5606-UN-06MAR07

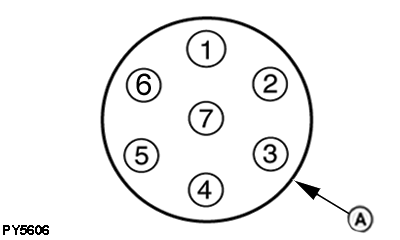

Sedmipólová zásuvka
A - Sedmipólová zásuvka
Zásuvka (A) se používá k připojení světel, směrových světel a k dálkovému ovládání elektrických funkcí přívěsů nebo nářadí. Jsou-li zadní světla traktoru nebo jiná světla zakrytá, vždy použijte doplňkové osvětlení na přívěsném nářadí.POZNÁMKA: Příslušnou zástrčku získáte od vašeho prodejce John Deere.
|
Kontakt |
Funkce |
Barva vodiče |
|---|---|---|
|
1 |
Levé směrové světlo |
Zelená |
|
2 |
Příslušenství |
Červená |
|
3 |
Kostra |
Černá |
|
4 |
Pravé směrové světlo |
Šedá/červená |
|
5 |
Koncové světlo |
Šedá |
|
6 |
Brzdové světlo |
modrá |
|
7 |
Koncové světlo |
Šedá |
|
JB06590,00004F4-16-20090731 |
