Seřizování čelních světlometů

1.
   PY9352-UN-14OCT09


   LV3020-UN-10JUN99

   Zaparkujte traktor na rovné ploše tak, aby vzdálenost světlometů od stěny byla 8 m (25 ft).

---

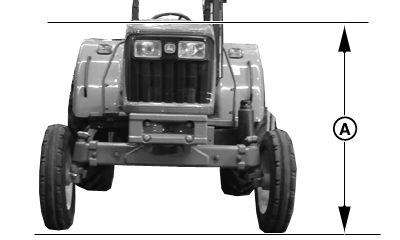

2. Změřte vzdálenost (A) od země po horní stranu kapoty. Ve stejné výšce na stěně nalepte pruh maskovací lepicí pásky (B).

3. Upevněte pruh pásky, uprostřed přeložený, doprostřed kapoty pro indikaci středu horní části kapoty.

4. S použitím pásky uprostřed kapoty jako orientačního bodu zaměřte přes volant a pásku na kapotě osu traktoru. Vyznačte osu traktoru (C) na stěně.

5. Od osy traktoru (C) vyznačte body ve vzdálenosti 130 mm (5 in.) na obě strany (D). Tyto značky indikují body přímo před osami obou světlometů.

6. Zapněte čelní světlomety v režimu potkávacích světel.

7. Označte malé plochy s vysokou intenzitou, které jsou osvětleny jednotlivými světlomety. Podle potřeby zakryjte ostatní světla. Horní hrana oblasti (E) musí být 130 mm (5 in.) pod páskou. Levá hrana oblasti (F) musí být ve vzdálenosti 130 mm (5 in.) vlevo od značky (D).

8. Při seřizování čelních světlometů postupujte podle Seřizování čelních světlometů v tomto oddílu.
