Nastavení rozchodu kol - Nastavitelná přední náprava

PY4471
PY4471-UN-15JUN06

LV1515
LV1515-UN-05MAR96

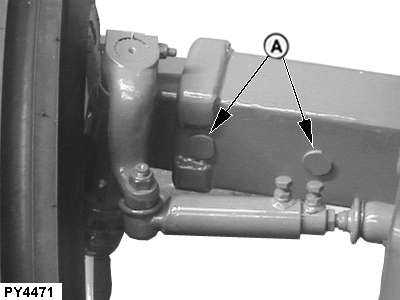

A - Seřizovací matice nosníku

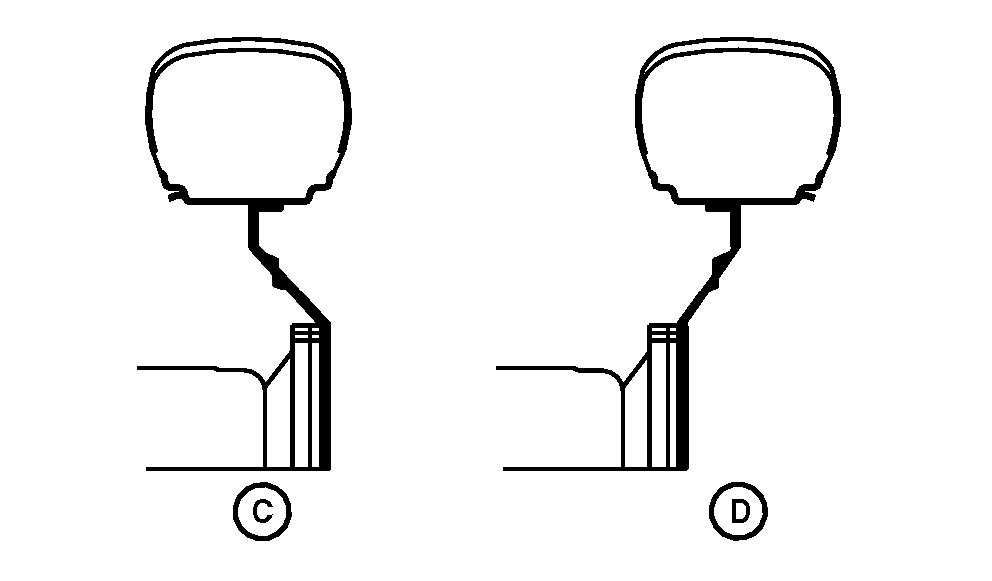

Ráfky předních kol jsou odsazené. S některými pneumatikami je možné nastavení dvou rozchodů kol pro každé nastavení nápravy.

NASTAVENÍ ROZCHODU KOL

Osová vzdálenost

Rozměry pneumatik

6-16 a 7.50-16

Poloha kol

C

D

C

D

Poloha čepu nápravy

Původní poloha

Původní poloha

Vysunutá poloha

Vysunutá poloha

Poloha běhounu1



1

1435 mm (56.5 in.)

1568 mm (61.7 in.)



2



1485 mm (58.5 in.)

1618 mm (63.7 in.)

3

1535 mm (60.4 in.)

1668 mm (65.7 in.)



4



1585 mm (62.4 in.)

1717 mm (67.6 in.)

5

1635 mm (64.4 in.)

1768 mm (69.6 in.)



6



1685 mm (66.3 in.)

1818 mm (71.6 in.)

7

1735 mm (68.3 in.)

1868 mm (73.5 in.)



8



1785 mm (70.3 in.)

1918 mm (75.5 in.)

9

1835 mm (72.2 in.)

1968 mm (77.5 in.)



10



1885 mm (74.2 in.)

2018 mm (79.4 in.)

11

1935 mm (76.2 in.)

2068 mm (81.4 in.)



1 Poloha číslo 1 je pro nastavení nápravy v maximální poloze dovnitř. Viz Seřízení rozchodu předních kol v tomto oddílu.
