Ovládání sklopné konstrukce ochranného rámu ROPS

POZOR: Pokud z jakéhokoliv důvodu došlo k uvolnění nebo demontování částí konstrukce ochranného rámu (ROPS), dbejte, aby všechny součásti byly správně namontovány. Utáhněte montážní šrouby předepsaným momentem.

Ochranné vlastnosti rámu ROPS budou sníženy, pokud byl ochranný rám vystaven poškození konstrukce, např. došlo k převrácení stroje nebo byl rám upraven svařováním, ohýbáním, vrtáním nebo řezáním. Poškozený rám ROPS je nutné vyměnit, ne znovu použít. Jakoukoliv změnu ochranného rámu musí schválit výrobce.

Při práci s traktorem používejte horní část ochranného rámu ROPS ve svislé poloze, zajištěný čepy (viz obrázek). Pokud traktor použijete se sklopeným ochranným rámem ROPS (např. při vjezdu do nízké budovy), jeďte velmi opatrně a NEPOUŽÍVEJTE bezpečnostní pás.

Ochranný rám ROPS opět zvedněte, jakmile s traktorem pracujete v běžných podmínkách.

Sklopení příčného nosníku (A) ochranného rámu ROPS:

1. POZNÁMKA:

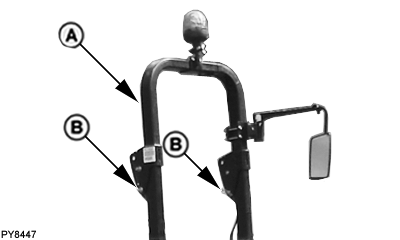

   PY8447-UN-21APR09

   ROPS - Provozní poloha


   PY10462-UN-06MAY10

   Pouze pro Turecko

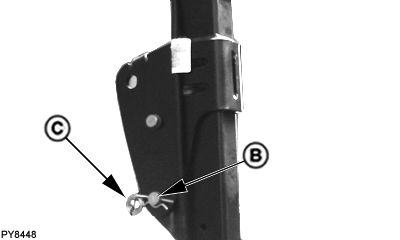

   PY8448-UN-21APR09

   Opakovaná montáž čepů

   A - Příčný nosník ROPS

   B - Čepy s hlavou

   C - Rychloupínací čepy

   Demontujte zvláštní výstražné světlo před sklopením ochranného rámu ROPS. V opačném případě dojde k mechanickému kontaktu s horní vzpěrou závěsu. Pokud je zvláštní výstražné světlo namontováno na boční straně (je-li traktor vybaven konstrukcí proti padajícím předmětům), dojde k mechanickému kontaktu s blatníkem.

   Demontujte rychloupínací čepy (C) a potom čepy s hlavou (B).

---




2. Sklopte příčný nosník (A) ochranného rámu na dorazy.

3. Pro zajištění příčného nosníku ve sklopené poloze namontujte čepy (B a C) zpět do otvorů v ochranném rámu ROPS.

Přestavení ochranného rámu ROPS do provozní polohy:

1. Zvedněte příčný nosník (A) ochranného rámu do polohy podle obrázku.

2. Namontujte čepy (B) a rychloupínací čepy (C).
