Seřizování sbíhavosti kol (traktor s přední hnací nápravou)

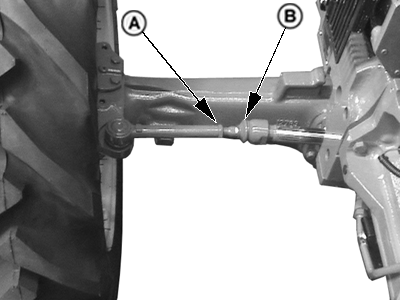

PY4490-UN-16JAN05

A - Pojistné matice spojovací tyče

B - Vnitřní tyč

1. Povolte pojistné matice (A) na obou koncích spojovací tyče.

2. Otáčením vnitřní tyče (B) prodlužte nebo zkraťte délku spojovací tyče tak, aby sbíhavost byla menší než 3 mm (1/8 in.). Nastavení musí být na obou stranách rovnoměrné.

   Otočení spojovací tyče	Přibližná změna
   1/8 otáčky	4 mm (3/16 in.)
   1/4 otáčky	8 mm (3/8 in.)
   1/2 otáčky	16 mm (5/8 in.)

3. Utáhněte matice předepsaným momentem.

   Položka	Měření	Specifikace
   Pojistné matice spojovací tyče přední hnací nápravy	Utahovací moment	120 Nm (88 lb-ft)
