Kontrola a seřizování vůle spojkového pedálu

PY9664-UN-24AUG09

PY9665-UN-20JUN09

PY9666-UN-20JUN09

A - Vůle

B - Kryt

C - Rychloupínací čep

D - Páka spojky

E - Vidlice

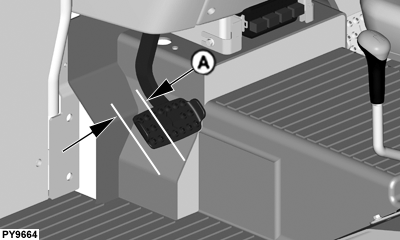

Změřte vůli (A) v horní části zdvihu pedálu. Seřiďte spojovací mechanizmus pro dosažení vůle 20 - 25 mm.

Seřizování vůle spojkového pedálu

1. Odstraňte rohož na podlaze v pravé části plošiny řidiče v místě spojkového pedálu.

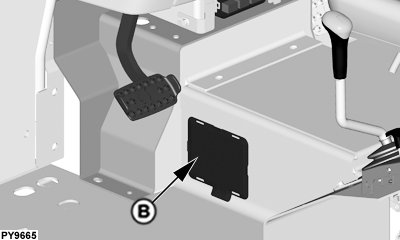

2. Demontujte kryt (B).

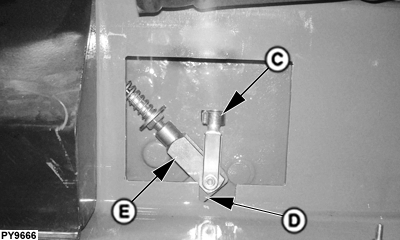

3. Demontujte rychloupínací čep (C) a uvolněte vidlici (A) z páky (D) spojky.

4. Otáčejte pákou (D) ve směru hodinových ručiček, dokud není patrný mírný odpor.

5. Stlačte spojkový pedál pro dosažení požadované vůle. Natočte vidlici (E) tak, aby otvory vidlice a páky (D) byly vyrovnány.

6. Zasuňte zpět rychloupínací čep (C).

7. Namontujte kryt (B) se čtyřmi připevňovacími šrouby a položte rohož na podlahu do původní polohy.
