Výměna oleje v přední hnací nápravě - je-li jí traktor vybaven

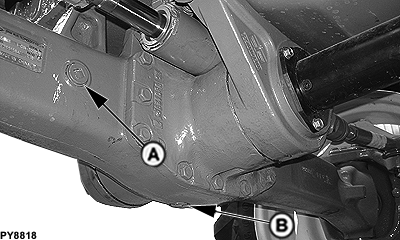

PY8818-UN-12OCT09

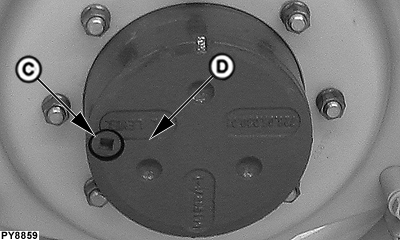

PY8859-UN-24DEC08

A - Zátka plnicího otvoru skříně diferenciálu

B - Zátka výpustného otvoru skříně diferenciálu

C - Zátka výpustného/plnicího otvoru náboje kola

D - Značka výšky hladiny oleje v náboji kola

1. Traktor umístěte na vodorovnou plochu, aby byla při výměně oleje zajištěna správná výška hladin oleje.

2. POZNÁMKA: Oba náboje předních kol mají vlastní zátku (C) výpustného/plnicího otvoru.

   Demontujte výpustné/plnicí zátky (A, B a C). Při vypouštění oleje z nábojů kol otočte kola tak, aby výpustný/plnicí otvor (C) byl v poloze 6 h na hodinovém číselníku. Vypusťte olejovou náplň.

   POZNÁMKA: Zachyťte vypouštěný olej do vhodné nádobky a odstraňte jej předepsaným způsobem.

3. Otočte kola tak, aby značka (D) výšky hladiny oleje byla rovnoběžná se zemí.

4. Doplňte do náboje převodový/hydraulický olej John Deere Hy-Gard™, dokud hladina oleje nedosáhne značky (D), která je ve výšce dolního okraje plnicího otvoru náboje. Namontujte zátku (C) výpustného/plnicího otvoru náboje kola.

5. Namontujte zátku (B) výpustného otvoru.

6. Otvorem (A) doplňte do skříně diferenciálu převodový/hydraulický olej John Deere Hy-Gard™. (Viz oddíl Paliva, maziva a chladicí kapaliny.) Naplňte skříň diferenciálu po dolní okraj plnicího otvoru (A).

   Položka	Měření	Specifikace
   Olejová náplň skříně diferenciálu přední hnací nápravy	Objem	cca 4,5 l (4.8 qt)
   Olejová náplň náboje kola přední hnací nápravy (jeden náboj)	Objem	cca 0,8 l (0.84 qt)
   Olejová náplň přední hnací nápravy	Objem	cca 6,0 l (6.3 qt)

   DŮLEŽITÉ: Po 30 minutách kontrolujte výšku hladiny oleje. Olej protéká mezi ložisky a skříněmi nápravy velmi pomalu. Pro zkrácení doby plnění doplňujte olej plnicími otvory (C) na obou stranách a otvorem (A) na skříni diferenciálu. Podle potřeby doplňte olej.
