Seřizování ovládacího lanovodu spojky vývodového hřídele

PY9661-UN-28JUL09

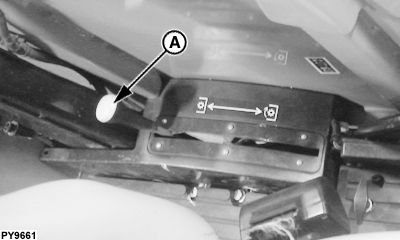

Levá strana sedadla řidiče

PY8886-UN-21APR09

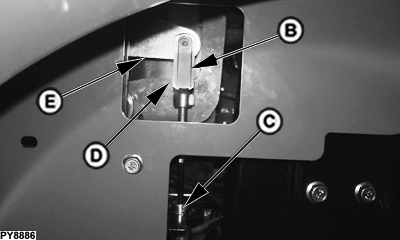

Pohled ze strany ráfku levého zadního kola

A - Páka spojky vývodového hřídele

B - Pružinová závlačka

C - Lanovod

D - Vidlice

E - Rameno spojky

1. Přestavte páku (A) spojky vývodového hřídele vzad do vypnuté polohy.

2. Demontujte pružinovou závlačku (B).

3. Otočte rameno spojky (A) proti směru hodinových ručiček, dokud není vymezena vůle (mírný odpor).

4. Seřiďte vidlici (D) tak, aby bylo možné zasunout pružinovou závlačku do vidlice a ramena.

5. Namontujte pružinovou závlačku do vidlice a ramena.
