Nastavení pohybu závěsu v příčném směru

LX1031675
LX1031675-UN-19FEB03

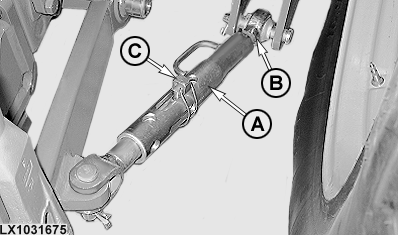

Omezovací táhlo

LX1031676
LX1031676-UN-06MAR03

Poloha 1

LX1031677
LX1031677-UN-19FEB03

Poloha 2

A - Nastavovací prvek

B - Tyč se závitem

C - Čep

Omezovací táhla lze použít pro seřízení dolních táhel na kategorii I (délka táhla 444 mm; 17.5 in.) nebo kategorii II (délka táhla 425 mm; 16.7 in.). To provedete otočením nastavovacího prvku (A) tak, aby jeho koncová část byla vyrovnaná s drážkou v závitové tyči (B).

Při správném seřízení pro kategorii I je kratší zářez nejvýše. Pro kategorii II je nejvýše delší zářez.

Čep (C) lze použít pro upevnění dolního táhla nebo pro nastavení bočního výkyvu.

  • Poloha 1 = pevná (bez bočního výkyvu)
  • Poloha 2 = boční výkyv

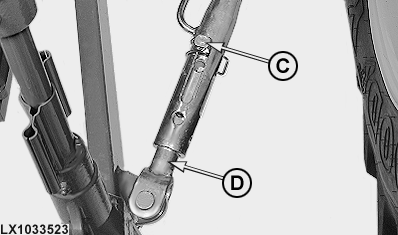

LX1033523
LX1033523-UN-19NOV03

C - Čep

D - Táhlo

I když jsou dolní táhla v poloze 1 (podle obrázku), je možný mírný výkyv. Pokud zvláštní okolnosti vyžadují, aby i tento výkyv byl eliminován, namontujte čep (C) za konec závitové tyče (D) a otočte seřizovací prvek tak, aby dolní táhla byla pevná.

SA61034,0000063-16-20090206
