Připojení nářadí do tříbodového závěsu

1.
   PY6486-UN-13MAR07

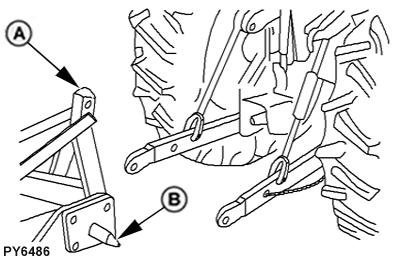

   Vyrovnání přípojných bodů


   PY8493-UN-31AUG09

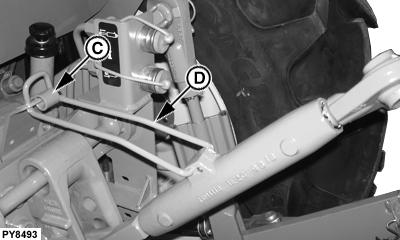

   Zajišťovací příchytka a spona


   PY8494-UN-12OCT09

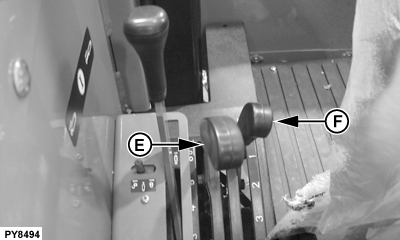

   Ovládací prvky na pravé straně

   A - Nářadí

   B - Přípojné čepy nářadí

   C - Zajišťovací příchytka

   D - Zajišťovací spona horní vzpěry

   E - Páka polohové regulace

   F - Páka silové regulace

   Zkontrolujte, zda nebude docházet ke kolizi s výkyvným táhlem. V případě potřeby přestavte výkyvné táhlo dopředu nebo ho demontujte. Zkontrolujte další možné kontakty součástí stroje.

---




2. POZOR: Aby nedošlo k neúmyslnému pohybu závěsu, před připojením nářadí do závěsu přestavte páku silové regulace do polohy vpřed nebo “OFF” (vypnuto).

   Nacouvejte s traktorem k nářadí (A) tak, aby přípojné body byly vyrovnány. PŘED opuštěním sedadla řidiče přestavte řadicí páku do neutrální polohy (N), zastavte motor a zajistěte traktor brzdami.

   DŮLEŽITÉ: Před vstupem do prostoru mezi traktorem a nářadím zastavte motor a zajistěte traktor parkovací brzdou.

3. Dolní táhla nasuňte na přípojné čepy nářadí (B) a zajistěte rychloupínacími čepy.

   POZNÁMKA: Pokud nejsou rychloupínací čepy používány, lze je ukládat na dolních táhlech (v otvorech příchytek omezovacích řetězů).

4. Pro odpojení horní vzpěry z přepravního háku zvedněte zajišťovací sponu (D) a otočte příchytku (C) k zadní části spony horní vzpěry.

5. Připojte horní vzpěru ke stojánku nářadí.

6. Seřiďte horní vzpěry a zvedací táhla podle potřeby. (Viz Vyrovnání závěsu v tomto oddílu.)

7. POZOR: Abyste zabránili zranění nebo poškození stroje s připojeným nářadím, rychloupínacím zařízením nářadí nebo jiným příslušenstvím v tříbodovém závěsu, zkontrolujte celý rozsah pohybu závěsu, zda nedochází ke kontaktu součástí, uvíznutí nebo odpojení vývodového hřídele.

   Pákou polohové regulace (E) spusťte a zvedněte pomalu nářadí a zkontrolujte, zda nedochází ke kolizi.
