Seřizování páky a spojovacího mechanizmu vývodového hřídele 540/540E

1.
   PY16609-UN-18AUG12

   Na levé zadní straně sedadla

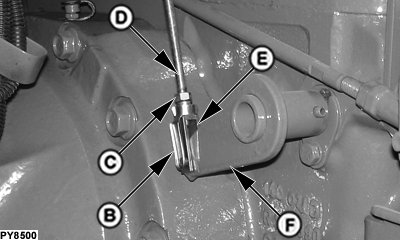

   PY8500-UN-17DEC08

   V blízkosti zadní nápravy - levá strana

   A - Páka vývodového hřídele v hospodárném režimu

   B - Pružinová závlačka

   C - Pojistná matice

   D - Táhlo

   E - Vidlice

   F - Rameno

   Přestavte páku (A) režimu vývodového hřídele do dolní polohy (standardní režim).

---




2. Demontujte pružinovou závlačku (B).

3. Uvolněte pojistnou matici (C).

4. Seřiďte délku táhla (D).

5. Utáhněte pojistnou matici (C).

6. Namontujte pružinovou závlačku (B).
