Ovládání spínače elektronicky řízeného rychlého zvedání a spouštění (EQRL)

POZOR: Zabraňte zranění osob v důsledku pohybu traktoru. Před použitím spínačů externího zvedání a spouštění uveďte převodovku do parkovacího režimu. Nepřibližujte se do blízkosti rotujících hřídelů pohonu a pohybujících se míst.

Spínač EQRL (levý zadní blatník)

Stisknutím a podržením spínače EQRL ve stisknuté poloze ovládáte zadní závěs.

PY21033-UN-30JAN15

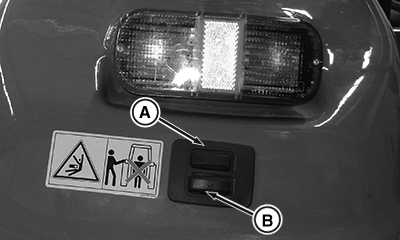

Strana levého zadního blatníku

PY11274-UN-28JAN11

A - Spínač zvedání zadního závěsu

B - Spínač spouštění zadního závěsu

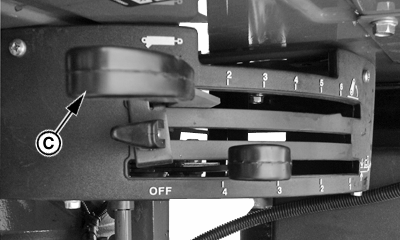

C - Páka polohové regulace

POZNÁMKA: Po uvolnění spínače se nářadí zastaví v dané poloze.

Stisknutím a podržením spínače zvedání (A) ve stisknuté poloze dojde ke zvednutí nářadí.

Stisknutím a podržením spínače spouštění (B) ve stisknuté poloze dojde ke spuštění nářadí.

Spínač může být stisknut opakovaně, dokud není dosaženo požadované polohy maximální zdvihu/spuštění.

POZNÁMKA: Externí polohová regulace (na nárazníku) zdvihá či spouští zadní závěs nižší rychlostí a ignoruje nastavení výšky/hloubky.

DŮLEŽITÉ: Po aktivaci spínače ovládání zadního závěsu neovládejte závěs pomocí páky polohové regulace.

Spínač EQRL (pravý přední blatník)

DŮLEŽITÉ: Nikdy nepoužívejte spínač EQRL, pokud je zadní závěs v krajní poloze zvedání/spuštění.

PY20591-UN-03APR14

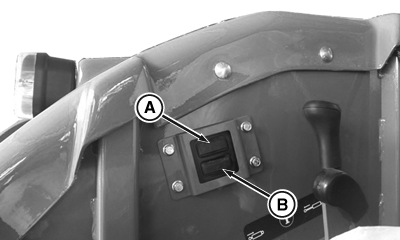

Strana pravého předního blatníku

D - Spínač rychlého zvedání

E - Spínač rychlého spouštění

Otočte klíček spínací skříňky do polohy ZAPNUTO a vyčkejte, dokud se neozve zvukový signál z přístrojové desky. Zkontrolujte, zda se na přístrojové desce nenacházejí žádné kódy závad systému EQRL. Pokud se neobjevily žádné kódy závad, nastartujte motor a vyčkejte, dokud NEZHASNE kontrolka dobíjení akumulátorové baterie. Stiskněte jedenkrát spínač rychlého zvedání (D) pro zvednutí zadního závěsu a jedenkrát spínač rychlého spouštění (E) pro úplné spuštění zadního závěsu nebo spuštění do polohy nastavené pomocí páky polohové regulace. Mezní poloha zvednutí závěsu pomocí spínače (A) může být nastavena manuálně na 45 %, 70 % nebo 90 % plné výšky zvednutí pomocí páky polohové regulace s odchylkami ± 5 %.

DŮLEŽITÉ: Po zahájení úkonu zvedání/spouštění spínač EQRL nikdy netiskněte a nedržte ve stisknuté poloze.

Po zahájení úkonu zvedání/spouštění nikdy netiskněte spínač EQRL více než třikrát.

POZNÁMKA: Pokud je detekováno jakékoli nestandardní používání spínače EQRL, systém přejde do bezpečnostního režimu, na přístrojové desce se zobrazí kód závady a činnost spínače EQRL bude zastavena. Činnost systému se obnoví až po opětovném otočením klíčkem spínací skříňky do polohy zapnuto. Tím je zajištěna ochrana motoru sytému EQRL a řídicí jednotky motoru (ECU) před poškozením.
