Metrik Cıvata ve Vida Tork Değerleri

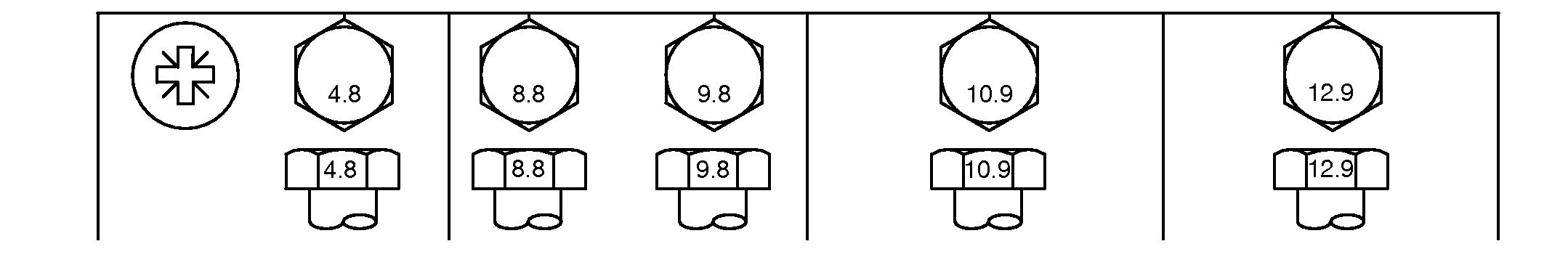

TS1742-UN-31MAY18

Cıvata veya Vida Boyutu	Sınıf 4.8				Sınıf 8.8 ya da 9.8				Sınıf 10.9				Sınıf 12.9
	Altıgen Başlı1		Flanş Başlı2		Altıgen Başlı1		Flanş Başlı2		Altıgen Başlı1		Flanş Başlı2		Altıgen Başlı1		Flanş Başlı2
	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in
M6	3,6	31,9	3,9	34,5	6,7	59,3	7,3	64,6	9,8	86,7	10,8	95,6	11,5	102	12,6	112
									Nm	lb·ft	Nm	lb·ft	Nm	lb·ft	Nm	lb·ft
M8	8,6	76,1	9,4	83,2	16,2	143	17,6	156	23,8	17,6	25,9	19,1	27,8	20,5	30,3	22,3
			Nm	lb·ft	Nm	lb·ft	Nm	lb·ft
M10	16,9	150	18,4	13,6	31,9	23,5	34,7	25,6	46,8	34,5	51	37,6	55	40,6	60	44,3
	Nm	lb·ft
M12	—	—	—	—	55	40,6	61	45	81	59,7	89	65,6	95	70,1	105	77,4
M14	—	—	—	—	87	64,2	96	70,8	128	94,4	141	104	150	111	165	122
M16	—	—	—	—	135	99,6	149	110	198	146	219	162	232	171	257	190
M18	—	—	—	—	193	142	214	158	275	203	304	224	322	245	356	263
M20	—	—	—	—	272	201	301	222	387	285	428	316	453	334	501	370
M22	—	—	—	—	365	263	405	299	520	384	576	425	608	448	674	497
M24	—	—	—	—	468	345	518	382	666	491	738	544	780	575	864	637
M27	—	—	—	—	683	504	758	559	973	718	1080	797	1139	840	1263	932
M30	—	—	—	—	932	687	1029	759	1327	979	1466	1081	1553	1145	1715	1265
M33	—	—	—	—	1258	928	1398	1031	1788	1319	1986	1465	2092	1543	2324	1714
M36	—	—	—	—	1617	1193	1789	1319	2303	1699	2548	1879	2695	1988	2982	2199
Listelenen nominal tork değerleri yalnızca, %20 varsayılan anahtar, örneğin bir manuel tork anahtarı, ile sıkma hassasiyeti için genel kullanıma yönelik olarak verilmiştir. Eğer özel bir uygulama için farklı bir tork değeri veya sıkma prosedürü verilmiş ise,, bu değerleri KULLANMAYIN. Kilit somunları için, paslanmaz çelik bağlama elemanları için veya U-cıvatalardaki somunlar için, bakın uygulamaya özgü sıkma yönergeleri.									Bağlama elemanlarının yenisiyle değiştirilmesi gerektiğinde, eşdeğer veya daha üstün özellik sınıfından olanlar kullanılmalıdır. Eğer özellik sınıfı daha üstün olan bağlama elemanları kullanılırsa, bunlar, sökülenler için verilmiş olan orijinal tork değeri kadar sıkılmalıdır.
Bağlama elamanı vida dişlerinin temiz olduğundan emin olun. Bağlama elemanının başının altına ve vida dişlerinin üzerine, aşağıdaki resimde gösterilen biçimde, ince bir kat Hy-Gard™ veya eşdeğeri bir yağ sürün. Kör deliklerin içerisinde aşırı yağdan ötürü hidrolik kilitlenme riskini azaltın, yağ miktarında aşırıya kaçmayın. Diş kavraşmasını doğru biçimde başlatın.
TS1741-UN-22MAY18
