Katlanabilir Devrilme Güvenlik Çerçevesinin (ROPS) Kullanımı

DİKKAT: Eğer devrilme güvenlik çerçevesi (ROPS) gevşemiş veya herhangi bir nedenle sökülmüş ise, tüm parçaların doğru olarak takıldığından emin olun. Takma cıvatalarını belirtilen tork değerinde sıkın.

Eğer devrilme güvenlik çerçevesi (ROPS) devrilme kazası gibi bir sebeple yapısal hasar görmüşse veya herhangi bir biçimde kaynak, eğme, delme ya da kesme işlemi sonucu değişikliğe uğratılmış ise, devrilme güvenlik çerçevesinin sağladığı koruma zayıflar. Hasar görmüş bir devrilme güvenlik çerçevesi (ROPS) derhal değiştirilmeli, tekrar kullanılmamalıdır. Devrilme güvenlik çerçevesinde yapılacak herhangi bir değişiklik üretici tarafından onaylanmalıdır.

Traktör çalışırken Devrilme Güvenlik Çerçevesinin üst parçasını her zaman (resimde gösterildiği gibi) dikey olarak pinle tutturulmuş halde muhafaza edin. Traktör güvenlik çerçevesi katlanmış olarak çalıştırıldığında (örneğin tavanı alçak binalara girildiğinde) çok dikkatli sürün ve emniyet kemeri KULLANMAYIN.

Traktörü normal koşullarda sürmeye başlar başlamaz, güvenlik çerçevesi normal konumuna getirilmelidir.

Devrilme güvenlik çerçevesinin enine çubuğunu (A) indirmek için:

1. NOT:

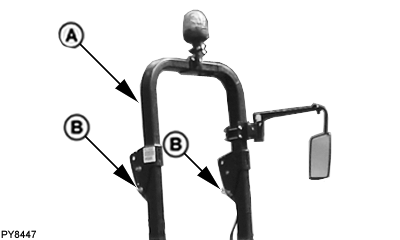

   PY8447-UN-21APR09

   Devrilme Güvenlik Çerçevesi — Kullanım Konumu

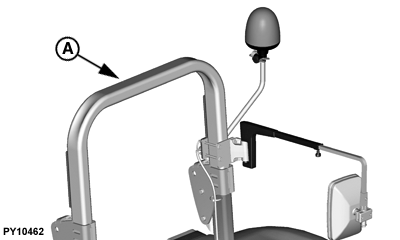

   PY10462-UN-06MAY10

   Yalnızca Türkiye için

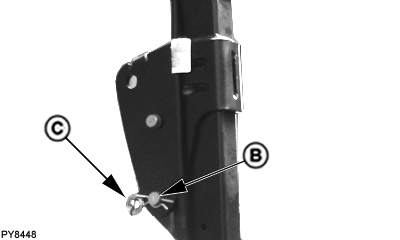

   PY8448-UN-21APR09

   Pimleri yeniden takın

   A - Devrilme Güvenlik Çerçevesi Enine Çubuğu

   B - Başlı Pimler

   C - Hızlı Kilitleme Pimleri

   Güvenlik çerçevesini katlamadan önce tepe lambasını sökün, bu yapılmazsa, askının orta iletme bağlantısına çarpabilir. Tepe lambası, yana (kanopi ile kullanıldığında) takılırsa, çamurluğa çarpabilir.

   Hızlı kilitleme pimlerini (C) ve başlıklı pimleri (B) çıkartın.

---




2. DGÇ'nin enine çubuğunu (A) durdurucular üzerine indirin.

3. Güvenlik çerçevesi enine çubuğunu aşağı konuma kilitlemek için pimleri (B ve C) yeniden deliklere takın.

Devrilme Güvenlik Çerçevesini Çalışma Konumuna Getirmek için:

1. Devrilme Güvenlik çerçevesinin enine çubuğunu (A) gösterilen konuma kaldırın.

2. Pimleri (B) ve hızlı kilit pimlerini (C) takın.
