Askı Yanal Salınmasının Ayarlanması

LX1031675
LX1031675-UN-19FEB03

Dengeleme Çubuğu

LX1031676
LX1031676-UN-06MAR03

Konum 1

LX1031677
LX1031677-UN-19FEB03

Konum 2

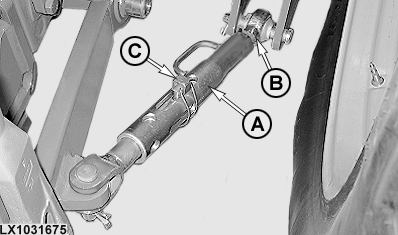

A - Ayarlayıcı

B - Vidalı Yollu Çubuk

C - Pim

Dengeleyici çubuk Kategori I (çubuk uzunluğu 444 mm; 17.5 in.) Kategori II (çubuk uzunluğu 425 mm; 16.7 in.) için çeki iletme bağlantısını ayarlamak için kullanılabilir. Bunu ayarlayıcıyı (A) döndürerek ucu vida dişli çubuktaki (B) oluk ile doğrultulanıncaya dek yapın.

Kategori I için doğru ayar yapıldığında, kısa yarık en üsttedir. Kategori II için, uzun yarık en üsttedir.

Pim (C) çeki iletme bağlantısını sabitlemek ya da yanal salınma için düzenlemek için kullanılabilir.

  • Konum 1 = sabit (yanal salınma yok)
  • Konum 2 = yanal salınma

LX1033523
LX1033523-UN-19NOV03

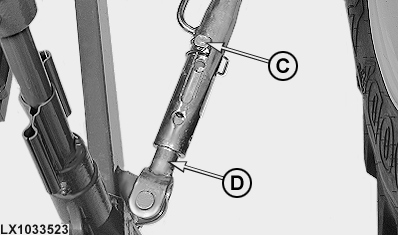

C - Pim

D - Çubuk

Konum 1'de bile (gösterildiği gibi), çeki iletme bağlantısı biraz salınabilir. Eğer özel durumlar bu salınmanın bile giderilmesini gerektiriyorsa, çubuğun (D) ucu arkasına pim (C) takın ve çeki iletme bağlantısı sıkılaşıncaya dek ayarlayıcıyı döndürün.

SA61034,0000063-80-20090206
