Elektrikli Hızlı Kaldırma ve İndirme Sistemi (EQRL) Belirtecinin İşletimi

DİKKAT: Traktörün hareket etmesinin neden olabileceği yaralanma veya ölüm tehlikesine karşı dikkatli olun. Dış kaldırma ve indirme düğmelerini kullanmadan önce, vitesi PARK konumuna getirin. Dönen tahrik millerinden ve müdahale noktalarından uzak durun.

EQRL Şalteri (Arka Sol Çamurluk)

Arka bağlantı noktasını hareket ettirmek için, EQRL şalterine basın ve basılı tutun.

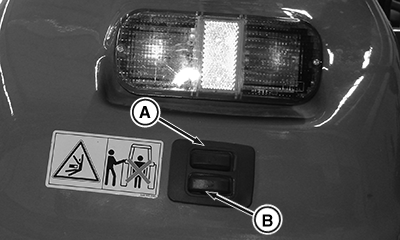

PY21033-UN-30JAN15

Sol Arka Yan Çamurluk

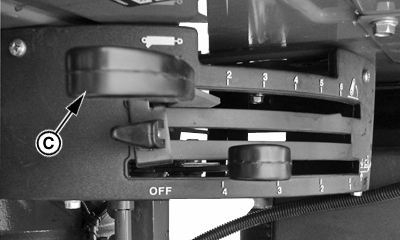

PY11274-UN-28JAN11

A - Arka Bağlantı Noktası Kaldırma Şalteri

B - Arka Bağlantı Noktası İndirme Şalteri

C - Konum Kumanda Kolu

NOT: Şalter bırakıldıktan sonra, ekipman yalnızca o konumda kalır.

Kaldırma şalteri (A) basılır ve basılı tutulursa, ekipman kaldırılır.

İndirme şalteri (B) basılır ve basılı tutulursa, ekipman indirilir.

İstenen tam yüksek / alt konum elde edilinceye dek, şalter istenildiği sayıda basılabilir.

NOT: Dış konum kumandası (çamurluğa takılı), arka askıyı daha düşük bir hızda yükseltir veya alçaltır ve yükseklik/derinlik ayarlarını yok sayar.

ÖNEMLİ: Arka bağlantı noktası kumanda şalteri biz kez etkinleştirildikten sonra, bağlantı noktasını konum kumanda kolu yardımıyla çalıştırmayın.

EQRL Şalteri (Ön Sağ Çamurluk)

ÖNEMLİ: Arka bağlantı noktası tamamıyla kalkmış/inmiş konumda iken, EQRL şalterini kesinlikle çalıştırmayın.

PY20591-UN-03APR14

Sağ Ön Yan Çamurluk

D - Hızlı Kaldırma Şalteri

E - Hızlı İndirme Şalteri

Kontak anahtarını AÇIK konuma getirin ve ölçü aletleri öbeğinden çığırma sesini bekleyin. Ölçü aletleri öbeğinde olası EQRL sistemi kaynaklı arıza kodları için inceleme yapın. Mevcut arıza kodu yoksa motoru başlatın ve akü dolum belirtecinin sönmesini bekleyin. Arka bağlantı noktasını kaldırmak için hızlı kaldırma şalterine (D) bir kez basın ve arka bağlantı noktasını tamamen indirmek veya kumanda kolu tarafından getirilen seviyeye çekmek için hızlı indirme şalterine (E) bir kez basın. Bağlantı noktasının kaldırma sınırı şalter (A) ile konum kumanda koluyla elcil olarak ± 5% sapma payıyla ulaşılan tam kaldırma seviyesinin %45, %70 veya %90'ına ayarlanabilir.

ÖNEMLİ: Kaldırma/indirme işlemi başladıktan sonra, asla EQRL şalterine basmayın ve basılı tutmayın.

Kaldırma/indirme işlemi başladıktan sonra, asla EQRL şalterine 3 kezden fazla basmayın.

NOT: Ölçü aletleri öbeğinde arıza kodu görünür. EQRL şalterinin normal dışı bir işleyişi saptanır ve EQRL şalteri işleyişi durursa, sistem Güvenli Kip'e geçer. Sistem, yalnızca bir sonraki ateşleme döngüsünde devreye girecektir. Bu, EQRL Motoru ve ECU'yu olası arızalardan korur.
