Drain Water and Sediment from Fuel Tank and Fuel Filter

  1. NOTE: Place a small container under drain fitting to catch draining fuel. Dispose of waste properly.

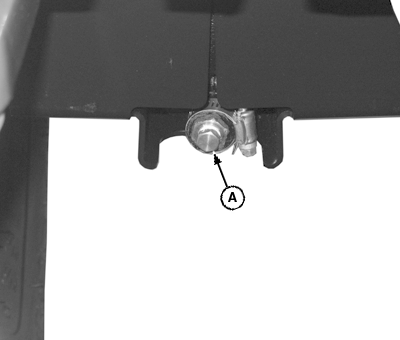

    LV14231
    LV14231-UN-03MAY11

    Fuel Tank Drain Plug; Cab

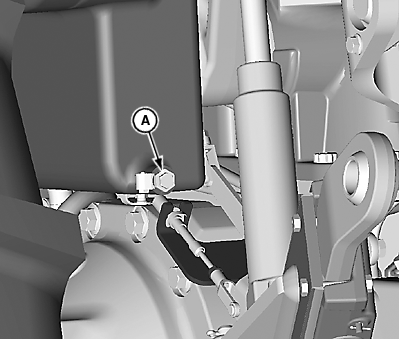

    LV15752
    LV15752-UN-11MAY12

    Fuel Tank Drain Plug; OOS

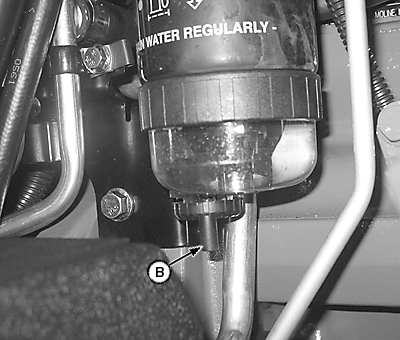

    LV14232
    LV14232-UN-03MAY11

    A - Fuel Tank Drain Plug

    B - Fuel Filter/Water Separator Drain

    Open fuel tank drain plug (A) to bleed accumulated moisture and sediment from the fuel tank. Tighten plug when clear fuel runs from fitting.



  2. Raise hood and open fuel filter/water separator drain (B) to bleed accumulated moisture and sediment from filter. Tighten drain when clear fuel runs from drain.
