Toespoor instellen (MFWD trekker)

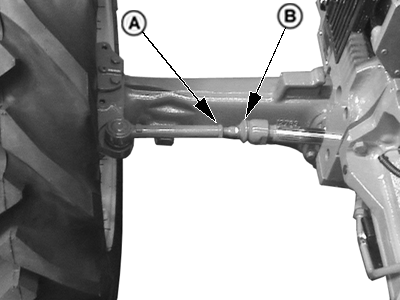

PY4490-UN-16JAN05

A - Contramoeren spoorstang

B - Binnenste stang

1. Maak contramoeren (A) aan beide einden van de spoorstang los.

2. Stel beide zijden gelijk in door draaien van binnenstang (B) om de spoorstang te verlengen of te verkorten tot de spoorstang minder is dan 3 mm (1/8 in.).

   Rotatie spoorstang	GESCHATTE VERANDERING
   1/8 omdraaiing	4 mm (3/16 in.)
   1/4 omdraaiing	8 mm (3/8 in.)
   1/2 omdraaiing	16 mm (5/8 in.)

3. Draai contramoeren aan volgens specificatie.

   Punt	Meting	Specificatie
   MFWD contramoeren spoorstang	Moment	120 Nm (88 lb-ft)
