Peil versnellingsbakolie/hydraulische olie controleren

PY16230-UN-17JUL12

PY17689-UN-24JAN13

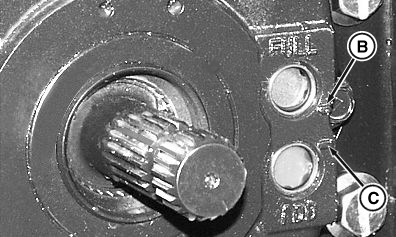

Kijkglas

PY16056-UN-20DEC12

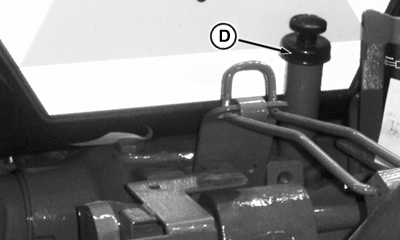

Olie-vulaansluiting

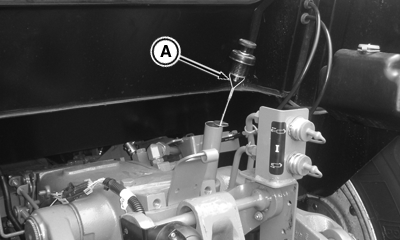

A - Peilstok versnellingsbakolie/hydraulische olie

B - Markering vol/bovenste kijkglas

C - Markering bijvullen/onderste kijkglas

D - Vulopening versnellingsbak-hydraulische olie

Onderhoudsinterval—Elke 50 uur

BELANGRIJK: Routinecontroles helpen uitvaltijd te voorkomen. De bestuurder kan helpen met preventief onderhoud door alle lekkage- en storingsproblemen te documenteren. Aangezien de versnellingsbak met olie werkt, is het van groot belang de olie altijd zuiver en op het juiste niveau te houden.

1. Motor gedurende minstens één minuut met ongeveer 1000 t/min laten draaien.

2. Zet hendel hefinrichting helemaal naar voren om hefinrichting helemaal te laten zakken.

3. Zet de motor af en wacht drie minuten voordat u het oliepeil controleert.

4. Alleen voor SyncShuttle versnellingsbak :

   Verwijder oliepeilstok (A) en veeg deze schoon. Steek de oliepeilstok er helemaal in. Het oliepeil moet tussen de vol-markering en het einde van de oliepeilstok staan.

   Verwijder de vuldop en vul olie bij als het peil lager is dan de onderste markering.

5. Alleen voor PowrReverser™ versnellingsbak:

   Reinig het kijkglas en controleer het oliepeil. Het oliepeil moet tussen markering vol (B) in het bovenste venster en markering bijvullen (C) in het onderste venster staan.

   OPMERKING: Zo lang markering bijvullen (C) in het onderste venster vol is, hoeft de olie niet te worden bijgevuld. Markering vol (B) in het bovenste venster is indicator voor vol oliepeil. Hierboven hoeft geen olie te worden bijgevuld.

   Vul olie bij via vulopening (D) als het oliepeil laag is.

6. Monteer vuldop versnellingsbak-hydraulische olie.
