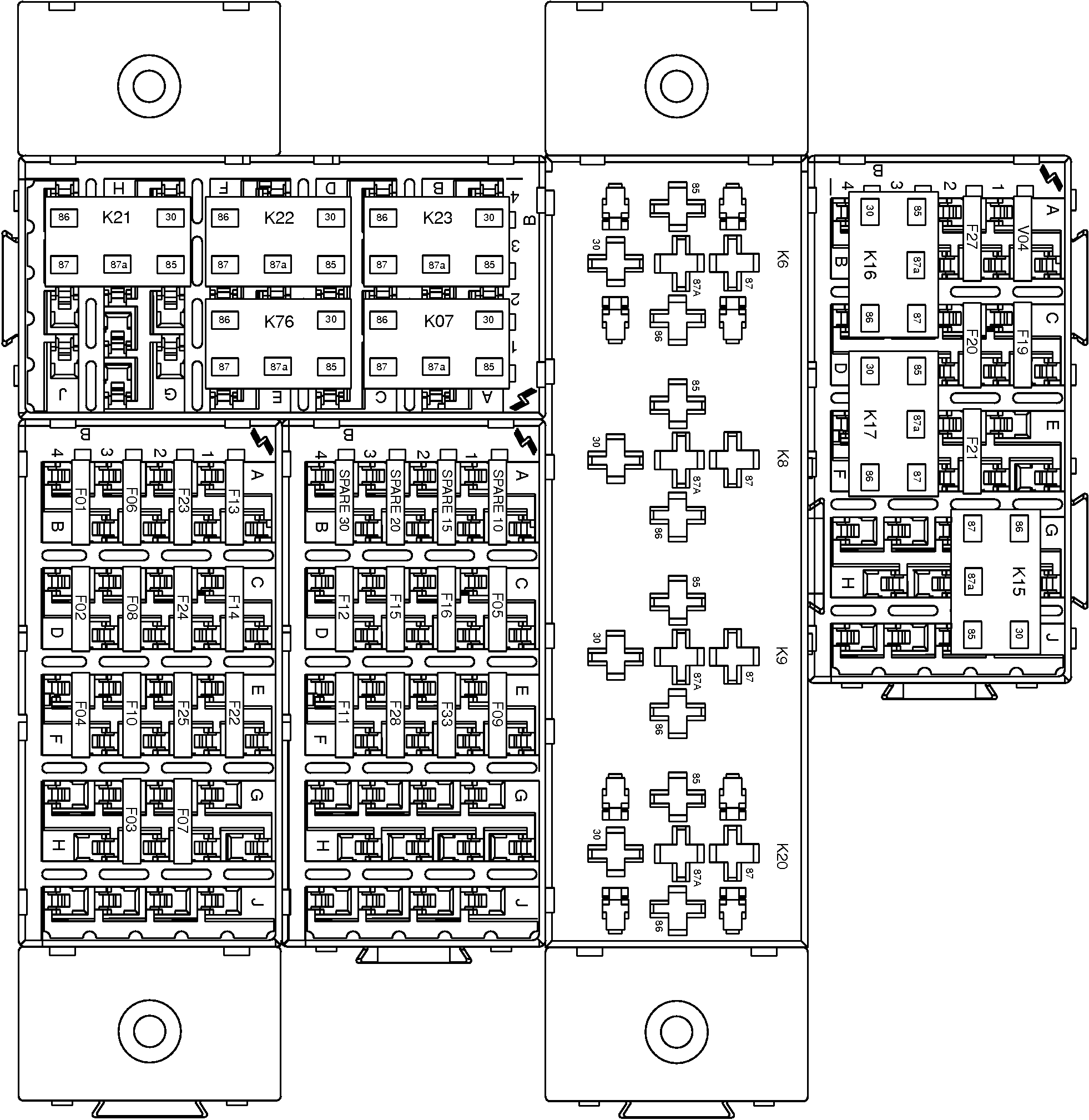

Zekeringen en relais schakelbox — Cabine (PowrReverser™-versnellingsbak)

PY16385
PY16385-UN-27SEP12

F01 - Zekering contactslot, 20 A

F02 - Zekering waarschuwingslichten en richtingaanwijzers, 30 A

F03 - Zekering cabineverlichting en radio, 10 A

F04 - Zekering lichtschakelaar, 20 A

F05 - Zekering dimlicht, 10 A

F06 - Zekering verdeelblok, 30 A

F07 - Zekering schakelaar richtingaanwijzer, 10 A

F08 - Zekering instrumentcluster, 10 A

F09 - Zekering rempedaalschakelaar, 15 A

F10 - Zekering hulpvoeding aanhangwagen, 30 A

F11 - Zekering verdeelblok, 30 A

F12 - Zekering radio, 10 A

F13 - Zekering werklicht achter, 30 A

F14 - Zekering werklicht voorzijde, 30 A

F15 - Zekering achterlicht, 10 A

F16 - Zekering grootlicht koplampen, 10 A

F19 - Zekering elektrohydraulische regeleenheid en ServiceADVISOR, 10 A

F20 - Zekering voeding elektrohydraulisch systeem, 10 A

F21 - Zekering elektrohydraulische regeleenheid, 10 A

F22 - Zekering stoelschakelaar, 10 A

F23 - Zekering HVAC ventilator rechts, 30 A

F24 - Zekering ruitenwisser voorzijde, 20 A

F25 - Ventilator links, 20 A

F27 - Zekering achteruitrijalarm PowrReverser™, 5 A

F28 - Zekering achterlicht, 10 A

F33 - Zekering werklicht, 10 A

SPARE 10 - Reservezekering, 10 A

SPARE 15 - Reservezekering, 15 A

SPARE 20 - Reservezekering, 20 A

SPARE 30 - Reservezekering, 30 A

K06 - Voedingsrelais aanhanger

K07 - Relais accessoires

K08 - Relais werklicht achter

K09 - Relais werklicht voorzijde

K15 - Relais elektrohydraulisch systeem

K16 - Niet-vrijstandrelais

K17 - Relais versnellingsbakvrijgave

K20 - HVAC-relais

K21 - Relais ruitenwissersysteem

K22 - Relais ventilator links

K23 - Relais ventilator rechts

K76 - Relais brandstofopvoerpomp

V04 - Diode



PowrReverser is een handelsmerk van Deere & Company

SD74272,0000288-18-20120927
