Cabineluchtfilters reinigen

Recirculatiefilters (in cabine)

Onderhoudsinterval—500 uur*

* Interval hangt af van de gebruiksomstandigheden

WAARSCHUWING: De cabineluchtfilters zijn niet bedoeld voor het filteren van schadelijke chemische stoffen. De gebruikshandleiding van het werktuig en de instructies van de fabrikant van de chemische stoffen opvolgen als u chemische landbouwstoffen gebruikt.

OPMERKING: Er bevinden zich filters aan beide zijden van de cabine. Links afgebeeld.

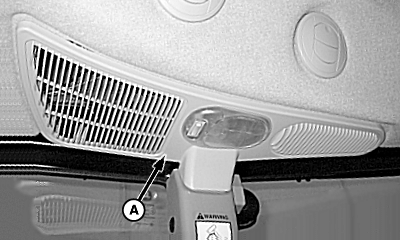

P14487
P14487-UN-30OCT07

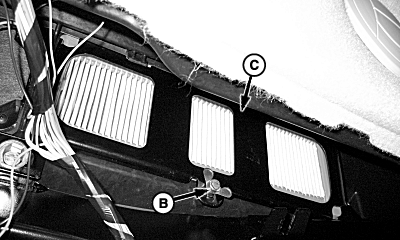

P14488
P14488-UN-30OCT07

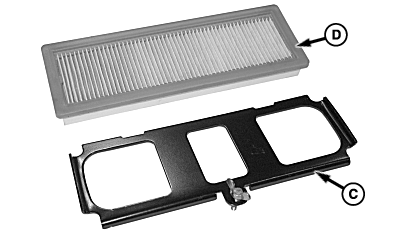

P14490
P14490-UN-30OCT07

A - Afdekking

B - Vleugelbout

C - Filterhouder

D - Filter

  1. Demonteer afdekking (A) voorzichtig. (Naar beneden trekken langs venster.)

  2. Demonteer vleugelbout (B), filterhouder (C) en filter (D).

  3. Controleer filters op gaten of beschadiging. Controleer rubberafdichting op scheuren of slijtage. Vervang indien nodig.

  4. OPMERKING: Reinig filter NIET met water of perslucht. Reinigen van de filter wordt niet aangeraden en dit moet indien nodig worden vervangen.

    Vervang filter als deze vuil wordt. Onder stoffige omstandigheden moeten filters mogelijk vaker worden vervangen.

  5. Monteer filter met een rubberafdichting in de richting van de filterhouder (C).

  6. Monteer de filterhouder (C), vleugelbout (B) en afdekking (A).

  7. Herhaal deze procedure aan de andere kant.


Verse luchtfilters (buitenkant cabine)

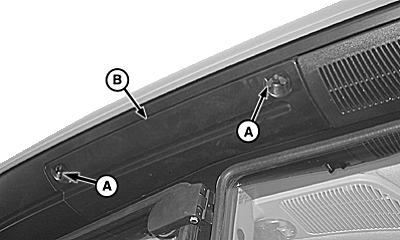

  1. P14491
    P14491-UN-30OCT07

    Onder dak, boven cabineportier

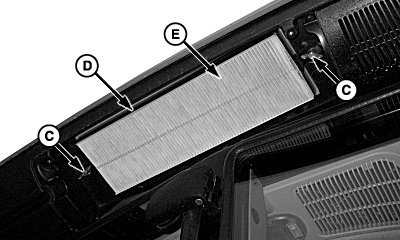

    P14489
    P14489-UN-30OCT07

    P14492
    P14492-UN-30OCT07

    A - Vleugelbout

    B - Filterafdekking

    C - Vleugelbout

    D - Filterhouder

    E - Filter

    Demonteer twee vleugelbouten (A) en afdekking (B).


  2. Demonteer vleugelbouten (C), filterhouder (D) en filter (E).

  3. Controleer filters (E) op gaten of beschadiging. Controleer rubberafdichting op scheuren of slijtage. Vervang indien nodig.

  4. OPMERKING: Reinig filter niet met water of perslucht. Reinigen van de filter wordt niet aangeraden en dit moet indien nodig worden vervangen.

    Vervang filter als deze vuil wordt. Onder stoffige omstandigheden moeten filters vaker worden vervangen.

  5. Monteer filter (E) met een rubberafdichting in de richting van cabine.

  6. Monteer filterhouder (D) en vleugelbouten (A).

  7. Monteer afdekking en vleugelbouten (A).

  8. Herhaal deze procedure aan de andere kant.

SV86979,00002C5-18-20200318
