Arco de seguridad plegable

ATENCIÓN: Cerciórese de volver instalar bien toda la estructura del arco de seguridad cuando, por la razón que sea, se haya aflojado o retirado. Apriete los pernos de montaje al par de apriete especificado.

La protección que ofrece el arco de seguridad se menoscaba si sufre daños estructurales, como es el caso al volcar, o bien al efectuar modificaciones por soldadura, doblado, perforación o corte. Un arco de seguridad dañado debe ser sustituido, no reutilizado. Cualquier alteración en el arco de seguridad debe ser aprobada por el fabricante.

Mantenga siempre la parte superior del arco de seguridad fijada por bulón en posición vertical (como se ilustra) al usar el tractor. Si el tractor se usa con el arco de seguridad plegado (por ejemplo, para entrar a un pabellón de baja altura), conduzca con cuidado y NO lleve abrochado el cinturón de seguridad.

Levante nuevamente el arco de seguridad tan pronto como conduzca el tractor en condiciones normales.

Para bajar el travesaño del arco de seguridad (A):

1. NOTA:

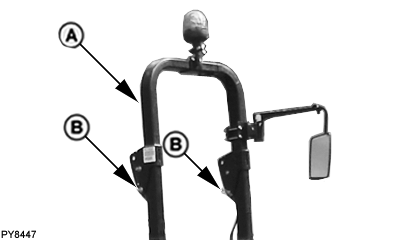

   PY8447-UN-21APR09

   Arco de seguridad antivuelcos—Posición de uso

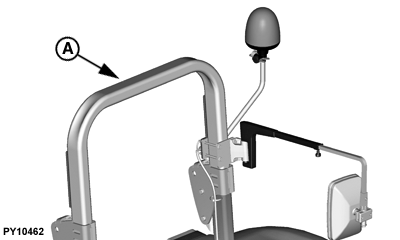

   PY10462-UN-06MAY10

   Sólo para Turquía

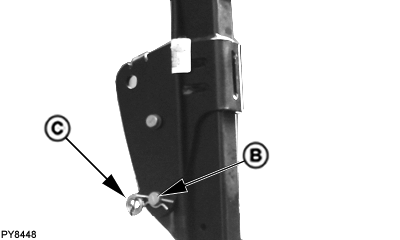

   PY8448-UN-21APR09

   Reinstalación de pasadores

   A - Travesaño del arco de seguridad

   B - Pasadores con cabeza

   C - Pasadores rápidos

   Quite la luz giratoria antes de plegar el arco de seguridad o interferirá con el tensor central del enganche. Si la luz giratoria está montada en el lateral (cuando se usa con techado), interferirá con el guardabarros.

   Retire los pasadores de bloqueo rápido (C) y los pasadores con cabeza (B).

---




2. Baje el travesaño (A) del arco de seguridad hasta apoyarlo en sus topes.

3. Coloque de nuevo los pasadores (B y C) en los agujeros del arco de seguridad para fijar así el travesaño en la posición inferior.

Ponga el arco de seguridad en posición de uso:

1. Levante el travesaño (A) del arco de seguridad a la posición mostrada.

2. Instale los pasadores (B) y los pasadores rápidos (C).
