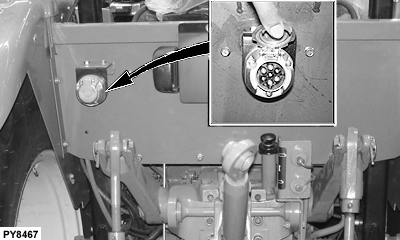

Toma eléctrica auxiliar de siete polos
PY8467-UN-29AUG09
Parte trasera del tractor
PY5606-UN-06MAR07
Toma eléctrica auxiliar de siete polos
A - Toma eléctrica auxiliar de siete polos
La toma (A) se emplea para conectar luces, intermitentes de giro y equipos eléctricos remotos para remolques y aperos. Al transportar aperos remolcados, emplee siempre las luces auxiliares, ya que las luces del tractor pueden quedar ocultas por el apero.NOTA: Su concesionario John Deere dispone de enchufes de conexión adecuados.
|
Polo |
Función |
Color de cable |
|---|---|---|
|
1 |
Intermitente a la izquierda |
Verde |
|
2 |
Accesorios |
Rojo |
|
3 |
Masa |
Negro |
|
4 |
Intermitente a la derecha |
Gris/rojo |
|
5 |
Luz de posición trasera |
Gris |
|
6 |
Luz de freno |
Azul |
|
7 |
Luz de posición trasera |
Gris |
|
JB06590,00004F4-63-20090731 |
