Panel de instrumentos — (Tractores con PowrReverser™)

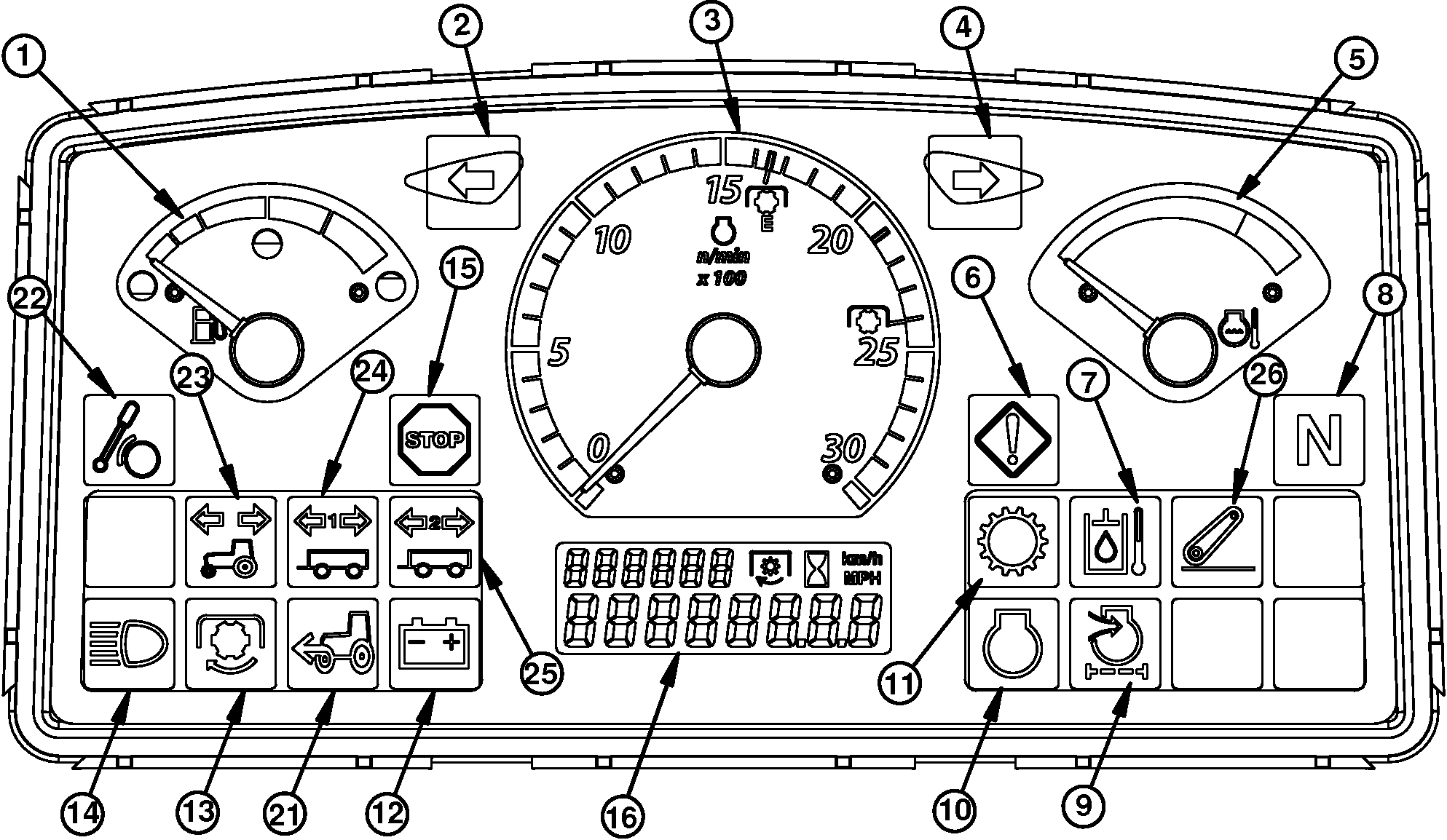

PY18924-UN-23APR14

Panel de instrumentos (tractores con PowrReverser™)

PY17640-UN-21DEC12

1 - Indicador de nivel de combustible

2 - Testigo de giro a la izquierda

3 - Tacómetro

4 - Testigo de giro a la derecha

5 - Termómetro del refrigerante del motor

6 - Testigo de aviso de mantenimiento

7 - Temperatura del aceite hidráulico

8 - Luz testigo de punto muerto

9 - Luz testigo de obstrucción del filtro de aire del motor

10 - Luz testigo de información del motor

11 - Indicador de información de la transmisión

12 - Indicador de carga de la batería

13 - Luz testigo de TDF conectada

14 - Luz testigo de luces largas

15 - Indicador de apagar el motor

16 - Pantalla de información del vehículo

17 - Horas de uso

18 - Icono de la TDF

19 - Símbolo del cuentahoras

20 - Velocidad activa de la TDF y velocidad del vehículo

21 - Luz testigo de TDM conectada

22 - Luz testigo de freno auxiliar

23 - Luz testigo del vehículo

24 - Luz testigo de remolque 1

25 - Luz testigo de remolque 2

26 - Testigo de elevación/descenso rápido

NOTA: En el contador de horas y velocímetro (LCD digital) (19), se ven las horas cuando el tractor no está en movimiento. Al moverse el tractor, en la pantalla aparece la velocidad de avance. Cuando el tractor está detenido, la pantalla vuelve a mostrar las horas de funcionamiento.
