Funcionamiento de la TDF del tractor — (PowrReverser™)

1.
   PY18289-UN-14AUG13

   Se muestra tractor con cabina, el puesto de conducción abierto independiente es similar

   A - Palanca del acelerador de mano

   Arrancar el motor y empujar la palanca del acelerador (A) hacia delante hasta que en el cuentarrevoluciones se lea el régimen nominal de 2400 r/min para usar la TDF a 540.

---




2.

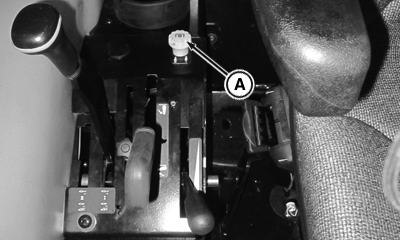

   PY16219-UN-14AUG13

   En la imagen: tractor con cabina

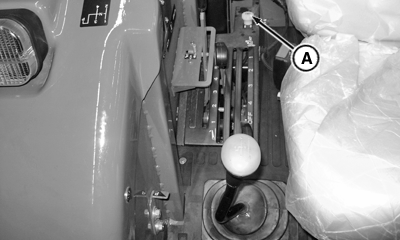

   PY18477-UN-11JUL14

   Modelo con plataforma de conducción abierta aislada

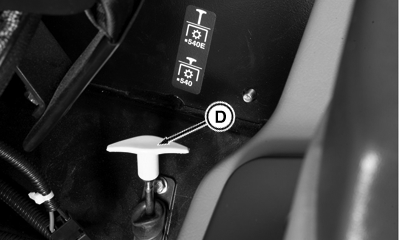

   PY17685-UN-10JAN13

   Palanca de cambio de la TDF 540/540E (se muestra con cabina; con plataforma de conducción abierta aislada es similar)

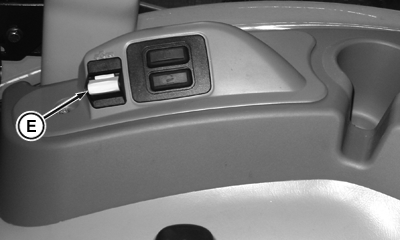

   PY18963-UN-28NOV14

   En la imagen: tractor con cabina

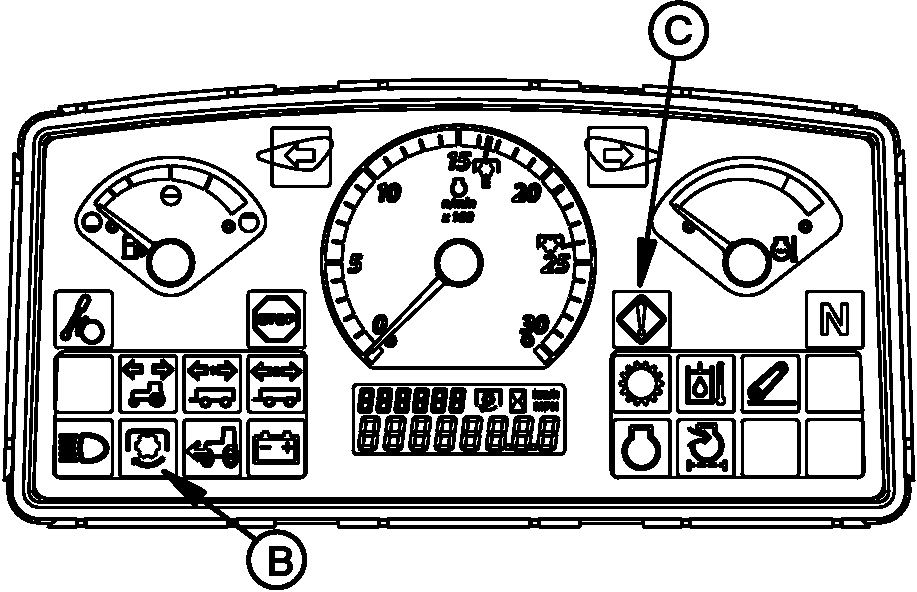

   PY18933-UN-23APR14

   A - Interruptor de la TDF

   B - Luz testigo de la TDF

   C - Indicador de aviso de mantenimiento

   D - Palanca de cambio de la TDF 540/540E

   E - Interruptor de la TDF

   Interruptor de la TDF (A): Tirar hacia arriba del interruptor de la TDF (A) para conectarla. La luz testigo (B) se enciende cuando la TDF está conectada.

   Cabina con interruptor de la TDF (E): Pulsar hacia adentro el interruptor de la TDF (E) y luego hacia afuera para poner el interruptor de la TDF en posición ACTIVADA. La luz testigo (B) se enciende cuando la TDF está conectada.

---




3. Tirar de la palanca (D) para el funcionamiento en modo económico de 540 y empujarla para el funcionamiento de 540 estándar.

4. ATENCIÓN: Evitar sufrir lesiones. Parar el motor y esperar hasta que la línea de transmisión de la TDF se detenga antes de hacer ajustes, conexiones o limpiar el apero movido por la TDF.

   Para evitar quedar atrapado en el eje giratorio, desconectar siempre la TDF cuando no se use.

   Interruptor de la TDF (A): Pulsar el interruptor de la TDF (A) para desconectarla.

   Cabina con interruptor de la TDF (E): Para desconectar la TDF, sacar hacia afuera el interruptor (E) de la TDF.
