Conservación del arco de seguridad correctamente instalado (puesto de conducción abierto independiente)

PY10462-UN-06MAY10

Solo en tractores para Turquía

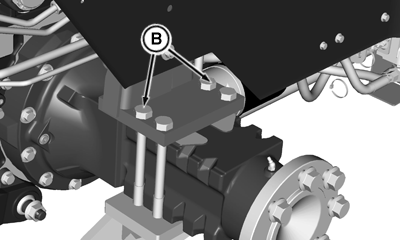

PY18360-UN-01APR14

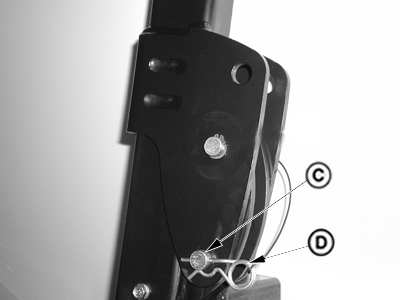

PY4049-UN-22SEP06

A - Travesaño del arco de seguridad

B - Tornillo de anclaje (8x)

C - Chavetas con cabeza (2x)

D - Pasador rápido

ATENCIÓN: Asegurarse de que todas las piezas estén instaladas correctamente si, por alguna razón, el arco de seguridad es aflojado o retirado. Apriete los tornillos de montaje al par especificado.

La protección que ofrece el arco de seguridad se verá menoscabada si sufre daños estructurales, como es el caso al volcar, o bien al efectuar modificaciones por soldadura, doblado, perforación o corte. Si el arco de seguridad está dañado deberá sustituirse, y no reutilizarse. Cualquier alteración en el arco de seguridad deberá ser aprobada por el fabricante.

Cuando la instalación de algún equipamiento en la máquina haga necesario aflojar o retirar el arco de seguridad (A), deberán volverse a apretar los tornillos de anclaje (B) al valor especificado.

Elemento	Medición	Especificación
Pernos de sujeción de la ROPS	Par de apriete	420 +/-10 N·m (310 lb-ft)

Examinar la tornillería de anclaje del arco de seguridad cada 250 horas, para comprobar su adecuado par de apriete o proceder a su sustitución.

PARA ABATIR EL TRAVESAÑO DEL ARCO DE SEGURIDAD (A):

1. Retire las chavetas de bloqueo rápido (B) y los pasadores con cabeza (C) en ambos lados de la ROPS.

2. Bajar el travesaño (A) del arco de seguridad hasta apoyarlo en sus topes.

3. Volver a colocar las clavijas (C y D) en los agujeros del fondo del arco de seguridad para bloquear el travesaño.

ATENCIÓN: Mantener siempre la parte superior del arco de seguridad fijada por bulón en posición vertical (como se ilustra) al usar el tractor. Si conduce el tractor con el arco de seguridad plegado (p.ej. para entrar a un cobertizo de baja altura), proceda con cuidado y NO lleve abrochado el cinturón de seguridad.

Volver a desplegar el arco de seguridad tan pronto como el tractor se conduzca de nuevo en condiciones normales.

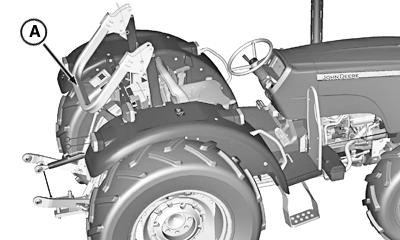

PY18481-UN-11JUL14

A - Travesaño del arco de seguridad

PARA REARMAR EL ARCO DE SEGURIDAD:

Levantar el travesaño (A) del arco de seguridad hasta la posición vertical. Instalar las clavijas (C) y las clavijas de cierre rápido (D) en los agujeros del fondo del arco de seguridad para fijarlas en su posición.
