Ajuste de flotación lateral

PY5967
PY5967-UN-20JUL06

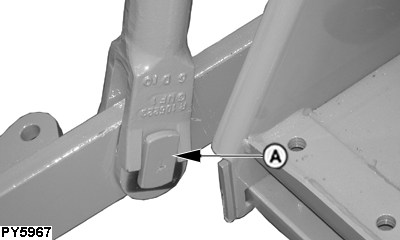

Posición vertical

PY5968
PY5968-UN-20JUL06

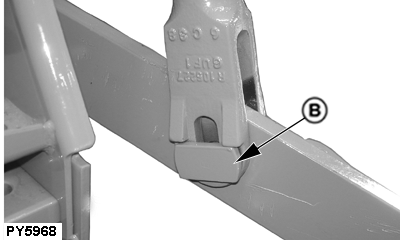

Posición horizontal

A - Pasador en posición vertical

B - Pasador en posición horizontal

Para permitir que el brazo de tiro se levante suavemente mientras el apero sigue el contorno del suelo, posicione la cabeza del pasador de flotación y la arandela rectangular en el tope interior del pasador en la posición vertical (A).

Para fijar el apero en posición rígida, coloque la cabeza del pasador y la arandela rectangular en la posición horizontal (B).

Use pasadores del brazo elevador en la posición de flotación para aperos suspendidos como un cultivador o segadora, que tiene patines en el suelo o ruedas que puedan hacer que el apero gire en relación al tractor.

Use la posición rígida para aperos como arados y aperos que tocan el suelo que no deben girar.
