Selección de posición de la barra de tiro

PY6075-UN-02AUG06

Completamente retraída

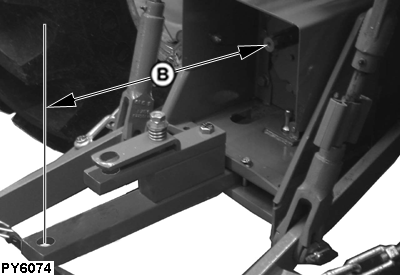

PY6074-UN-29AUG06

Completamente extendida

A - Barra de tiro

B - Distancia

Para conseguir máxima tracción y eficacia, la barra de tiro (A) deberá colocarse centrada, en la posición totalmente retraída. Véase el manual de uso del apero, si se precisa más información.

De ser necesario, la barra de tiro podrá descentrarse mediante las ranuras del apoyo de la barra de tiro.

IMPORTANTE: En el caso de los aperos movidos por la TDF, la barra de tiro deberá estar extendida en la posición correspondiente.

Posiciones de la barra de tiro
Eje de TDF	Extremo del eje de la TDF a agujero del bulón del enganche (B)
540 r/min (6 estrías)	356 mm (14”)
1000 r/min (21 estrías)	407 mm (16”)
