Ajuste de la convergencia (tractor con TDM)

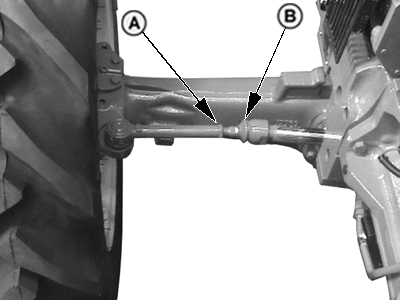

PY4490-UN-16JAN05

A - Contratuercas de la barra de acoplamiento

B - Vástago interior

1. Afloje las contratuercas (A) en ambos extremos de la barra de acoplamiento.

2. Ajuste uniformemente ambos lados girando el vástago interior (B) para alargar o acortar la barra de acoplamiento hasta lograr una convergencia de menos de 3 mm (1/8”).

   Rotación de la barra de acoplamiento	Cambio aproximado
   1/8 vuelta	4 mm (3/16”)
   1/4 vuelta	8 mm (3/8”)
   1/2 vuelta	16 mm (5/8”)

3. Apriete las contratuercas según la especificación.

   Elemento	Medición	Especificación
   Contratuercas de barra de acoplamiento de la TDM	Par	120 Nm (88 lb-ft)
