Anchos de vía—ruedas traseras de varias posiciones
El ancho de vía puede variarse recolocando o intercambiando las llantas o invirtiendo los discos de las ruedas.
El ancho de vía puede ajustarse también intercambiando la rueda completa con la del otro lado del tractor (esto permite cambiar de ruedas con el disco hacia fuera a ruedas con el disco hacia adentro sin desarmar la rueda). Al intercambiar las ruedas traseras, la flecha situada en el flanco del neumático tiene que señalar el sentido de avance.

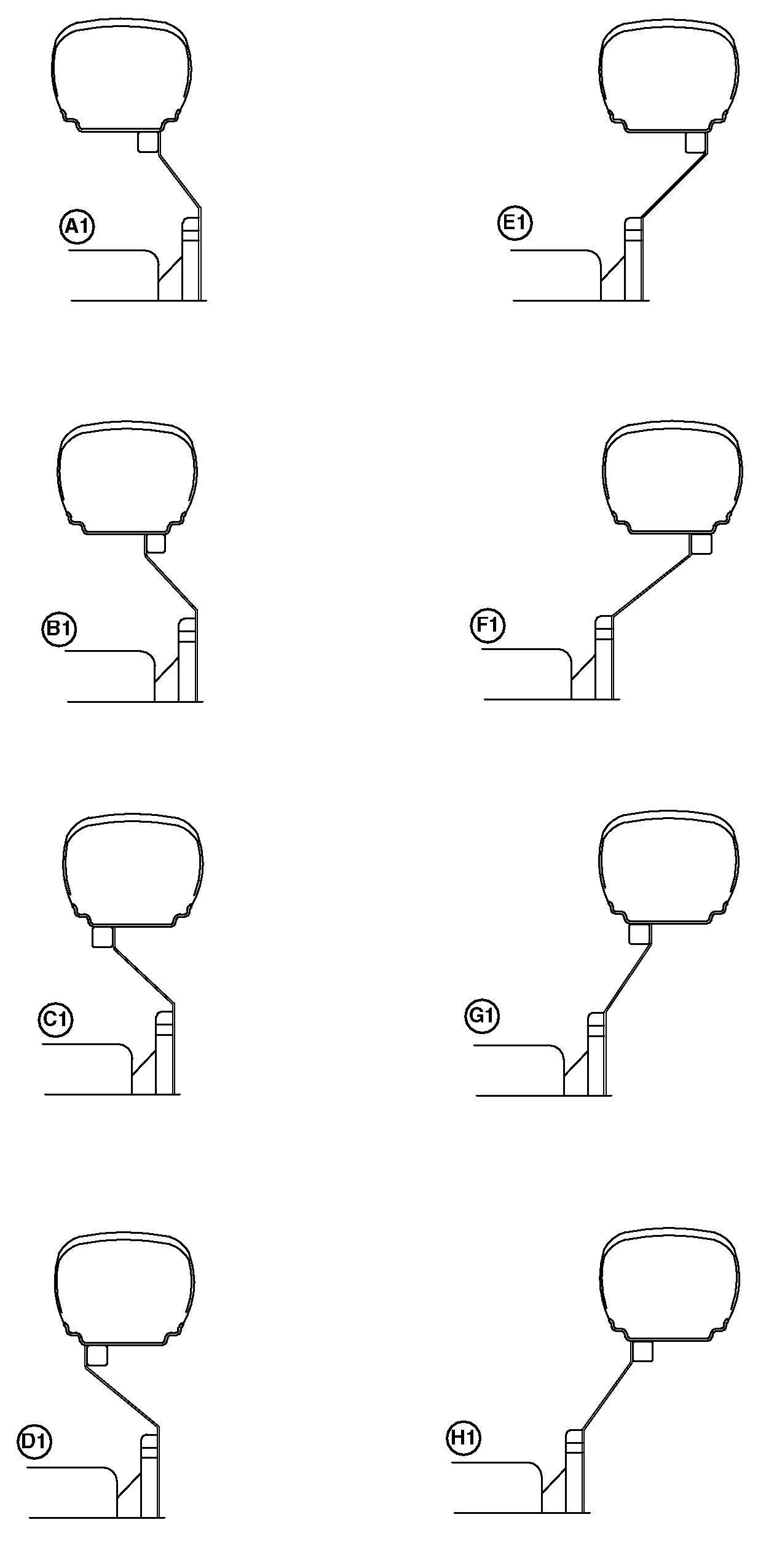

Los diagramas inferiores muestran la posición del disco de rueda según la llanta para proporcionar un ancho de vía distinto.
El estudio de estos diagramas antes de proceder a cambiar los anchos de vía permite ahorrar trabajo innecesario.
IMPORTANTE: Después de ajustar la distancia entre ruedas, apriete los tornillos de la llanta al disco y del disco a la brida. Conducir el tractor 100 m (109 yd) y volver a apretar.
| Elemento | Medición | Especificación |
| De llanta a disco de ruedas traseras de varias posiciones | Par de apriete | 245 N·m (180 lb-ft) |
| De disco a brida de ruedas traseras de varias posiciones | Par de apriete | 550 N·m (406 lb-ft) |
NOTA: El ancho de vía se mide en la parte inferior del eje central.
|
DISCOS DE ACERO Y HIERRO FUNDIDO ANCHO DE VÍA TRASERO De línea central a línea central |
|||
|---|---|---|---|
|
DISCO DE ACERO |
|||
|
Tractor de vía estrecha |
|||
|
Diagrama |
Ancho de vía1 |
Ancho de vía |
|
|
Medidas de neumáticos |
14.9 R 28 16.9 R 28 |
16.9 R 30 |
160/95 R 46 |
|
A1 |
No disponible |
No disponible |
No disponible |
|
B1 |
No disponible |
No disponible |
No disponible |
|
C1 |
No disponible |
No disponible |
No disponible |
|
D1 |
No disponible |
No disponible |
No disponible |
|
E1 |
1513 mm (59,6 in) |
1563 mm (61,5 in) |
No disponible |
|
F1 |
1617 mm (63,7 in) |
1665 mm (65,6 in) |
No disponible |
|
G1 |
1716 mm (67,6 in) |
1668 mm (65,7 in) |
No disponible |
|
G12 |
1919 mm (75,6 in) |
1871 mm (73,7 in) |
No disponible |
|
H1 |
1820 mm (71,7 in) |
1770 mm (69,7 in) |
No disponible |
|
H12 |
2024 mm (79,7 in) |
1973 mm (77,7 in) |
No disponible |
|
Ajustes especiales |
No disponible |
No disponible |
1148 mm (45,20 in) |
PY15697-UN-24DEC12

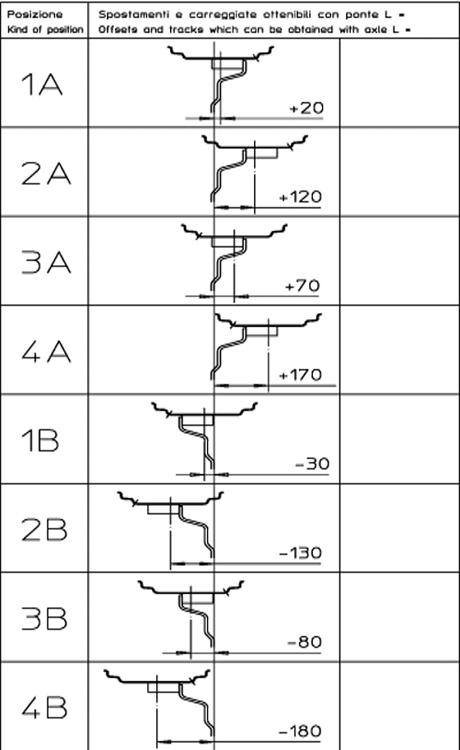

Ancho de vía para ruedas traseras de varias posiciones (tamaño de neumático 13,6-36)3
|
Ancho de vía para ruedas traseras de varias posiciones (tamaño de neumático 13,6-36) |
|||
|
Anchura de neumático trasero |
|||
|
Diagrama |
Tamaño de los neumáticos |
Ancho de vía |
Observación |
|
1A |
13.6 R 36 |
1415 |
Disponible |
|
2A |
13.6 R 37 |
1215 |
No disponible |
|
3A |
13.6 R 38 |
1315 |
No disponible |
|
4A |
13.6 R 39 |
1115 |
No disponible |
|
1B |
13.6 R 40 |
1515 |
Disponible |
|
2B |
13.6 R 41 |
1715 |
Disponible |
|
3B |
13.6 R 42 |
1615 |
Disponible |
|
4B |
13.6 R 43 |
1815 |
No disponible |
PY12300-UN-29DEC11
|
1 El ancho
de vía mínimo es 1417 mm
|
RM87422,0000009-63-20140807 |
