Ancho de vía — Ruedas de tracción delantera con posiciones múltiples
El ancho de vía en el eje de la TDM con ruedas de múltiple posición puede ser ajustado invirtiendo o cambiando las llantas o invirtiendo los discos de las ruedas.
El ancho de vía puede ajustarse también intercambiando las ruedas completas de ambos lados del tractor. Esta maniobra permite el cambio de funcionamiento abombado hacia adentro a abombado hacia afuera sin tener que desarmar la rueda. Al intercambiar las ruedas traseras, la flecha de la pared lateral del neumático señala el sentido de la rotación de avance. En algunas aplicaciones, tractores equipados con TDM pueden funcionar con las flechas en la dirección opuesta. Consulte "Selección del sentido de rotación de los neumáticos delanteros".
Los diagramas muestran la posición del disco de rueda según la llanta para proporcionar un ancho de vía distinto. Realice este procedimiento antes de cambiar el ancho de vía para evitar trabajo innecesario.

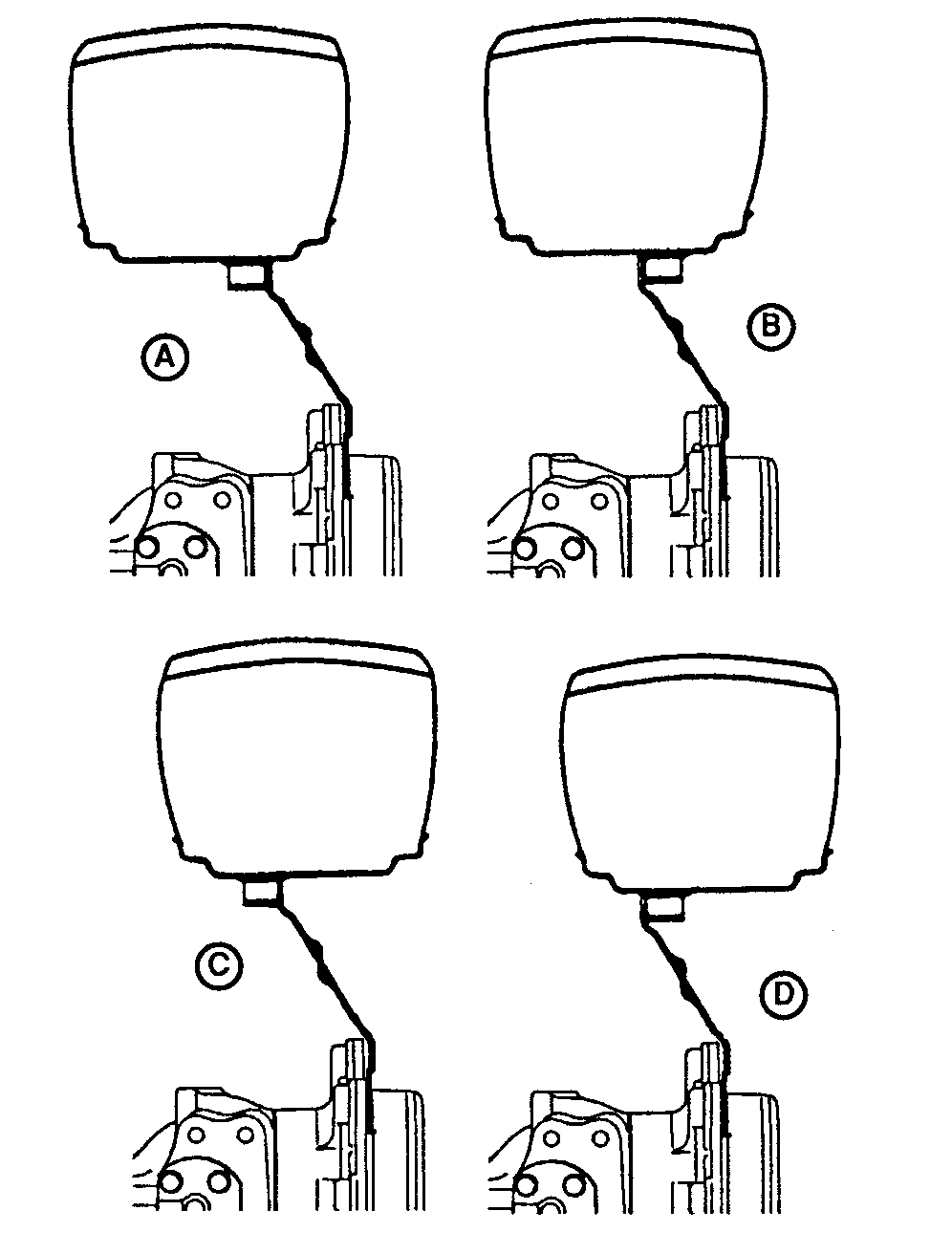

LV601-UN-22APR94
Ajuste del ancho de vía—Ruedas de tracción delantera con posiciones múltiples

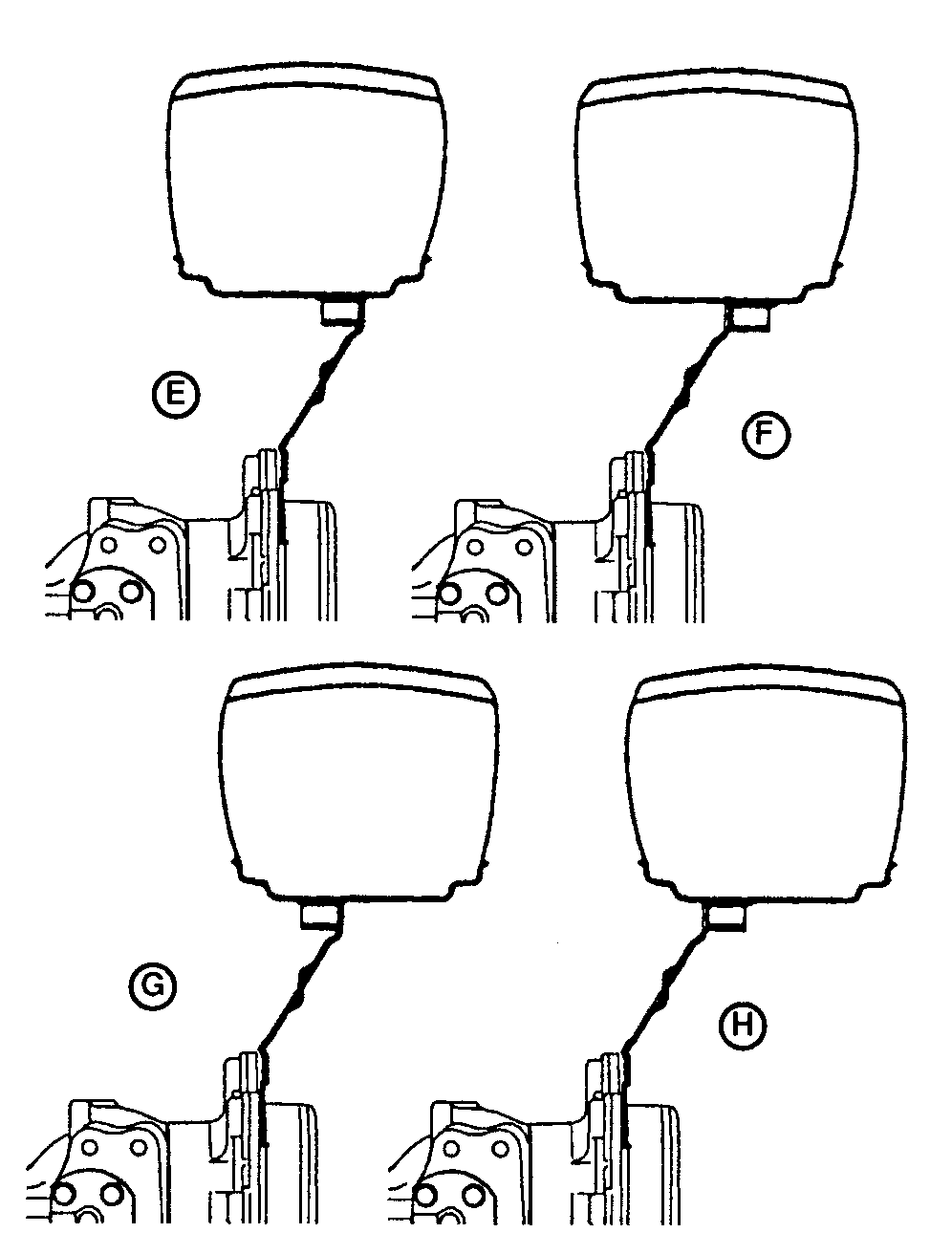

LV602-UN-22APR94
Ajuste del ancho de vía—Ruedas de tracción delantera con posiciones múltiples
IMPORTANTE: Después de ajustar el espacio entre ruedas, apriete los pernos de la llanta al disco y las tuercas del disco al cubo de las ruedas con tracción delantera según el valor especificado. Conducir el tractor 100 m (109 yd) y volver a apretar.
| Elemento | Medición | Especificación |
| Tuercas de llanta a disco de rueda de tracción delantera | Par de apriete | 245 N·m (180 lb-ft) |
| Tuercas entre disco y cubo de rueda de la TDM | Par de apriete | 310 N·m (228 lb-ft) |
NOTA: El ancho de vía se mide en la línea central inferior del neumático.
|
ANCHO DE VÍA DE RUEDAS DE TRACCIÓN DELANTERA CON POSICIONES MÚLTIPLES Línea central a línea central |
||||||||
|
Diagrama |
||||||||
|
Neumático |
A |
B |
C |
D |
E |
F |
G |
H |
|
9.5 R 24 |
1367 mm (53,8 in) |
1480 mm (58,3 in.) |
1519 mm (59,8 in.) |
1632 mm (64,3 in.) |
1667 mm (65,6 in.) |
1780 mm (70,1 in.) |
1819 mm (71,6 in.) |
1932 mm (76,1 in) |
|
11.2 R 24 |
1454 mm (57,2 in) |
1545 mm (60,8 in.) |
1657 mm (65,2 in.) |
1642 mm (64,6 in) |
1754 mm (69,1 in) |
1845 mm (72,6 in) |
||
|
12.4 R 20 |
1482 mm (58,3 in) |
1592 mm (62,7 in.) |
1630 mm (64,2 in.) |
1666 mm (65,6 in.) |
1704 mm (67,1 in.) |
1814 mm (71,4 in) |
||
|
12.4 R 24 |
1510 mm (59,44 in) |
1600 mm (62,99 in.) |
1702 mm (67,0 in.) |
1603 mm (63,11 in.) |
1700 mm (66,90 in) |
|||
|
8,3 x 281 |
— |
— |
— |
— |
— |
— |
||
|
1 Con oscilación
de eje del ancho de vía de 1140 mm de 6,5 grados y un ángulo
interior de giro de ruedas de 26 grados.
|
RM87422,000000A-63-20140805 |
