Antes de arrancar el motor –– Cabina (SyncShuttle)

TS220-UN-15APR13

Gases de escape del motor

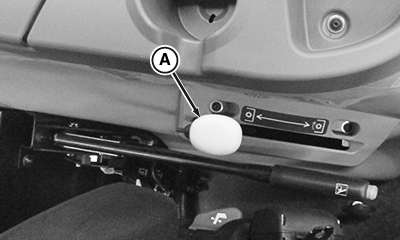

PY21301-UN-29JUL14

Lado izquierdo

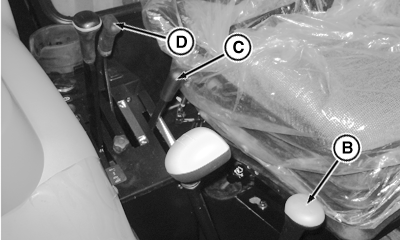

PY16571-UN-20AUG13

Lado derecho

A - Palanca de la TDF

B - Palanca de cambio de grupos

C - Palanca de control de carga

D - Palanca de control de posición

ATENCIÓN: Evitar posibles asfixias. Los gases de escape pueden causar malestar físico e incluso la muerte a usted o a terceros.

Si es necesario arrancar el motor en un recinto cerrado, procure que haya suficiente ventilación. Emplear una extensión del tubo de escape para conducir al exterior los gases o abrir puertas y ventanas para que entre suficiente aire fresco.

1. Comprobar el indicador de combustible para ver que el tractor tenga el depósito lleno.

2. Ponga la palanca de cambio de grupos (B) en punto muerto (N) y palanca de la TDF (A) en la posición APAGADA. Si el selector de grupos y la palanca de la TDF no se encuentran en estas posiciones el arrancador no funcionará.

3. Poner las palancas de mando (C y D) en la posición inferior.

4. Compruebe las luces testigo. Las luces testigo deberían encenderse momentáneamente cuando se pone la llave de contacto en la posición "ENCENDIDO".

   Si alguna luz testigo no funciona bien, acudir al concesionario John Deere.
