Instalación de contrapesos traseros de hierro fundido

PY1635-UN-22MAR24

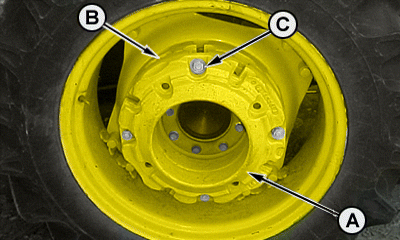

A - Contrapeso delantero

B - Peso

C - Agujeros para contrapesos

ATENCIÓN: Los contrapesos de hierro fundido adicionales pesan 45 kg (99.20 lb). ¡Manipular con cuidado! Usar el equipamiento de taller apropiado o encargar el trabajo a un concesionario John Deere.

NOTA: Si corresponde, los contrapesos de rueda trasera forman parte del tractor.

1. Fijar el primer contrapeso al disco de rueda.

2. Para instalar más contrapesos (A), instalar los pernos en el contrapeso anterior (B). Girar el contrapeso añadido para alinear los pernos con los agujeros (C) del contrapeso.

3. Apretar firmemente los pernos de fijación. Volver a apretarlos después de unas pocas horas de trabajo. Revisar periódicamente el apriete.

NOTA: No agregar peso de lastre con neumáticos de una medida de 160/95 R 46.
