Nivelación del enganche

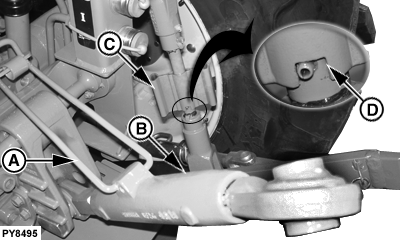

PY8495-UN-31AUG09

A - Presilla de bloqueo

B - Cuerpo del tensor central

C - Manija de retención

D - Ranura

1. Baje el apero para aliviar de peso al enganche.

2. IMPORTANTE: NO intente extender el tensor central más allá de los límites que marca la presilla ni elevar los tensores elevadores más allá de los topes. Las roscas del cuerpo del tensor podrían dañarse.

   NOTA: El rango máximo de ajuste del tensor central sólo se podrá obtener si los extremos están colocados igualmente en el cuerpo al acoplarlos a un apero.

   Ajuste el tensor central para nivelar el apero longitudinalmente. Desbloquee la presilla de bloqueo (A). Gire el cuerpo del tensor central (B) hacia la derecha para alargarlo o hacia la izquierda para acortarlo. No olvide enganchar la presilla.

3. Ajuste el tensor derecho para nivelar el apero lateralmente. Levante la palanca de bloqueo (C) y gire 1/4 de giro para conectar la ranura (D) en el pasador en la porción central del brazo elevador.

   Gire la manivela (C) hacia la derecha para elevar el brazo de tiro.

   Gire la manivela (C) hacia la izquierda para bajar el brazo de tiro.

   Después del ajuste, levante la palanca (C) y gírela para conectar la ranura (D) en el cuerpo inferior para prevenir cambio de ajuste durante la operación.

4. El brazo elevador izquierdo también es de longitud ajustable para acomodar distintos tamaños de neumáticos.

   Para modificar la longitud del tensor lateral izquierdo, retire el pasador superior del tensor lateral y gire el conjunto del extremo superior hacia la derecha para acortar o hacia la izquierda para alargar, y a continuación coloque de nuevo el pasador superior y el pasador de bloqueo.

   Ajuste los brazos elevadores izquierdo y derecho para acomodar varios tamaños de neumático. Ajuste los brazos elevadores de modo que, cuando estén abajo del todo, las rótulas de los brazos de tiro estén a aprox. 17 mm (7”) del suelo para obtener el mayor rango de movimiento del enganche.
