Acople de un apero movido por la TDF

1. ATENCIÓN: Pare el motor y conecte el freno de estacionamiento antes de acoplar aperos o trabajar cerca de enganche de aperos.

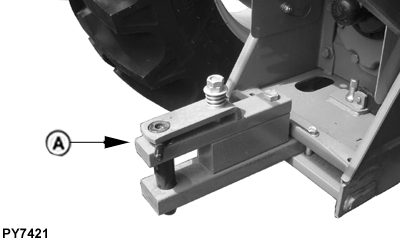

   PY7421-UN-11JUL07

   A - Barra de tiro

   Pare el motor girando la llave de contacto a la posición de "APAGADO".

---




2. Si los aperos impulsados por la TDF serán acoplados a la barra de tiro (A), la barra de tiro debe ser colocada para que haya 355 mm (14”) entre el eje de la TDM y el centro del orificio del pasador de la barra de tiro. Compruebe que los pasadores de bloqueo y los pasadores elásticos de la barra están en su sitio. Si va a acoplar un apero al enganche de 3 puntos, asegúrese de que no interfiera la barra de tiro. Quite si es necesario.

   NOTA: Hay dos agujeros en la parte delantera de la barra de tiro. Ponga el pasador de la barra de tiro en el segundo orificio para la longitud de 355 mm (14”).

3. Acople el apero al tractor antes de conectar la línea de transmisión de la TDF. Dejar el enganche en la posición elevada si no va a utilizarse.

4. Gire la protección de la TDF hacia arriba para dejar holgura. Con el motor apagado, gire a mano el eje suavemente si es necesario para alinear las estrías. Conecte la línea de mando al eje de la TDF. Tire del eje hacia afuera para asegurarse que la línea de mando esté fijada al eje de la TDF. Ponga la protección de la TDF en la posición inferior.

5. Asegúrese de que todas las protecciones estén en su lugar y en buenas condiciones. Nunca haga funcionar la TDF si la protección principal no está debidamente instalada. CON EL MOTOR APAGADO, revise las protecciones integrales en la línea de mando para asegurarse de que puedan girar libremente en el eje. Engrase o repare, de ser necesario.

6. Revise cuidadosamente buscando alguna interferencia, asegúrese de que el enganche esté levantado a la posición superior si no está siendo usado.
