Ajuste de la palanca de la TDF 540/540E y varillaje

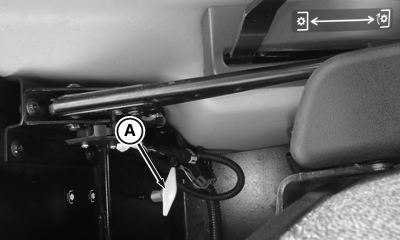

  1. PY16609
    PY16609-UN-18AUG12

    En la parte trasera izquierda del asiento

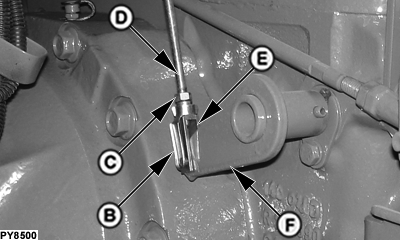

    PY8500
    PY8500-UN-17DEC08

    Cerca del puente trasero - lado izquierdo

    A - Palanca de la TDF modo económico

    B - Pasador elástico

    C - Contratuerca

    D - Vástago

    E - Horquilla

    F - Brazo

    Ponga la palanca de la TDF de modo económico en la posición hacia abajo (TDF estándar).



  2. Saque el pasador (B).

  3. Afloje la contratuerca (C).

  4. Ajuste la longitud del vástago (D).

  5. Apriete la contratuerca (C).

  6. Instale el pasador (B).

SA61034,0000723-63-20120818
