Ajuste de los radios de giro de los topes de dirección de la TDM

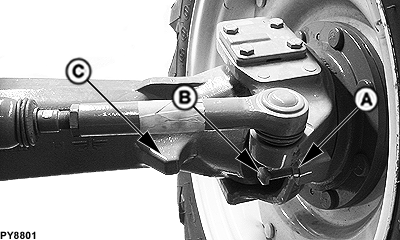

PY8801-UN-18DEC08

A - Contratuerca de tope de dirección

B - Tornillo del tope de dirección

C - Tope de dirección

1. Levante y apoye la parte frontal del tractor de modo que el eje de la TDM pueda girarse hasta sus topes.

2. Gire despacio el volante a la izquierda hasta llegar al límite del recorrido del cilindro de la dirección, a los topes de dirección, o hasta que los neumáticos se encuentren a menos de 25 mm (1”) de la parrilla o de los paneles laterales.

3. Elevar el lado izquierdo del puente contra su tope y medir el espacio libre entre el neumático y la pieza del tractor más próxima. La distancia no debe ser menor de 25 mm (1”).

4. Afloje la contratuerca (A) en el tope de dirección y ajuste el tornillo del tope de dirección (B) para que toque el tope de dirección (C). Puede ser necesario acortar el tornillo del tope de dirección (B) para obtener un máximo angulo de giro del eje.

5. Apriete la contratuerca de fijación del tornillo del tope de la dirección (A) a 125 Nm (92 lb-ft).

6. Gire el volante a la izquierda del todo. Golpee el portamanguetas contra el tope de la dirección cinco veces.

7. Reapriete las tuercas de retención del tornillo del tope de dirección según la especificación.

   Elemento	Medición	Especificación
   Contratuerca de fijación del tornillo del tope de la dirección	Par	125 Nm (92 lb-ft)

8. Repita el procedimiento anterior en el lado derecho.

NOTA: Los anchos de vía grandes y los neumáticos de gran tamaño harán que el radio de giro aumente ligeramente.
