Pantalla de información (selector de modo)

PY16305-UN-08AUG12

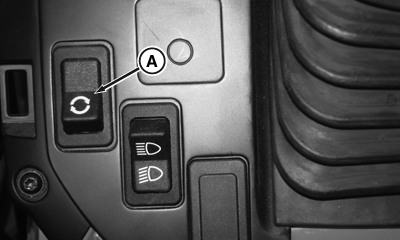

Selector de modo (se muestra la cabina)

PY18426-UN-18JUN14

A - Selector de modo

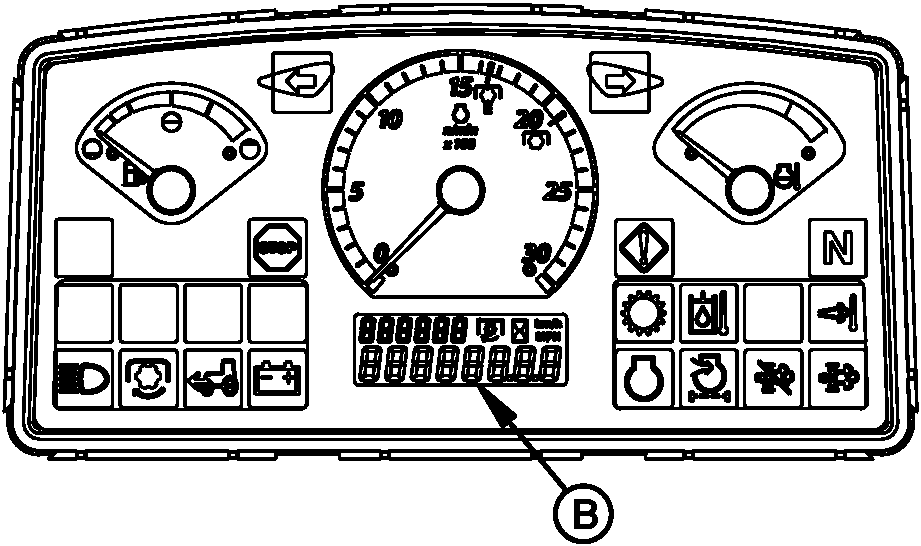

B - Pantalla de información

El interruptor de cambio de modo (A) controla dos modos de la pantalla de información: "Normal" y "Diagnóstico".

Pantalla de información - Modo Normal

El interruptor de cambio de modo (A) y la pantalla de información (B) cambian por defecto al modo normal. En el modo normal: La pantalla de información (B) proporciona una representación numérica de las horas del motor, la velocidad del vehículo o la velocidad de la TDF.

• Presionar y soltar el interruptor de cambio de modo (A) para cambiar los valores (horas de funcionamiento del motor, velocidad del vehículo y régimen de la TDF) de la pantalla de información (B).

  Orden de secuencia de cambio de modo
  Horas de funcionamiento del motor
  Velocidad del vehículo1
  Régimen de la TDF1
  Fase 1 del proceso de regeneración2
  Fase 2 del proceso de regeneración2
  Fase 3 del proceso de regeneración2

• Las horas del motor se muestran cuando la llave de contacto se pone por primera vez en posición de encendido.
• Las horas de funcionamiento del motor se visualizan durante un mínimo de 7 segundos antes de pasar de manera automática a otro valor.
• La pantalla (B) cambia automáticamente a la velocidad del vehículo cuando el tractor inicia el movimiento.
• La pantalla (B) cambia automáticamente a régimen de la TDF cuando se activa la TDF.
• La pantalla (B) desactiva el desplazamiento automático una vez que se pulsa el interruptor de cambio de modo (A) o que se usa para desplazarse por los modos de la pantalla.
• El régimen de la TDF solo se visualiza cuando la pantalla de activación del régimen de la TDF se configura en la dirección de diagnóstico de ICC 026 (1 = activado) (si el vehículo está equipado con TDF electrohidráulica).
• La pantalla (B) solo volverá a habilitar el desplazamiento automático cuando se haya pasado la llave de contacto por las posiciones de encendido y apagado.
• Durante el proceso de limpieza del filtro de escape, la pantalla (B) pasa por los diversos estados de limpieza del filtro de escape.

Pantalla de información - Modo de diagnóstico

El modo de diagnóstico tiene dos niveles de acceso; "Cliente" y "Técnico".

• Acceso de cliente — Pulsar y mantener pulsado el interruptor de cambio de modo durante 5 segundos para comenzar la sesión de diagnóstico. Esta acción permite el acceso a la visualización de los códigos de diagnóstico de anomalías y a una cantidad limitada de direcciones de diagnóstico.
• Acceso de técnico — Solo para uso del concesionario de John Deere. Acceso a todo en modo de cliente y acceso a ajustes, configuración y calibración del vehículo.

Acceso para clientes; cargar, registrar y borrar códigos de diagnóstico:

• Pulsar y mantener pulsado el interruptor de cambio de modo durante 5 segundos para empezar la sesión de diagnóstico.
• Una vez ingresado el diagnóstico, cualquier código activo o previamente activado aparece automáticamente con función de desplazamiento entre los códigos y muestra la unidad de control electrónico (abreviación de 3 letras) y el número de código XXXXXX.XX).
• Para visualizar y/o eliminar los códigos de diagnóstico de anomalías de cualquier unidad de control electrónico, realizar el siguiente procedimiento:

1. Usar el interruptor de intermitencias de giro a la derecha para pasar a la unidad de control deseada.
2. Pulsar y soltar el interruptor de cambio de modo para acceder a las direcciones de diagnóstico para esa unidad de control deseada.
3. Usar el mando de intermitencias de giro a la derecha para pasar a la dirección de diagnóstico 001 para esa unidad de control deseada.
4. Si hay códigos presentes, aparece la palabra "códigos". De lo contrario, aparece la palabra "ninguno".
5. Presionar y soltar el interruptor de cambio de modo para ver los detalles de los códigos de esta unidad de control electrónico.
6. Los códigos presentes en esa unidad de control electrónico aparecen como lista con función de desplazamiento para varios códigos.
7. Para acceder a la opción de borrar los códigos de la unidad de control electrónico seleccionada, presionar y soltar el interruptor de intermitencias de giro a la derecha.
8. Aparece la pregunta "CLR?".
9. Para borrar los códigos, pulsar y soltar el interruptor de cambio de modo.
10. Para volver a la lista completa de unidades de control electrónico, pulsar y soltar el interruptor de intermitentes de giro a la izquierda.
11. Pasar a la siguiente unidad de control electrónico deseada repitiendo los pasos de 1 a 10.
